極性決定了流動方向，例如磁場或電流的方向。在光纖中，極性是有方向的；光信號從光纖電纜一端傳輸?shù)搅硪欢?。電纜一端的光纖鏈路發送信號(Tx)必須與另一端的接收器(Rx)相匹配。

　　那么，什么是光纖極性？光纖極性可以定義為光信號從光纖電纜的一端傳遞到另一端的方向。

　　這一點似乎顯而易見，很容易理解，但光纖極性卻似乎是技術人員最容易產生混淆的一個領域。因此，讓小福給大家細細從頭說起。

　　容易理解的雙工

　　雙工光纖應用中，以10 G為例，數據通過兩根光纖進行雙向傳輸，其中每根光纖的一端連接有發射器，另一端連接有接收器。極性的作用是確保保持這種連接。

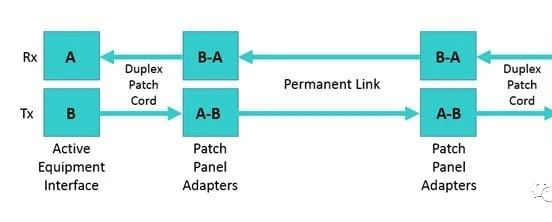

　　從下圖中，很容易看到Tx(B)應始終連接到Rx(A)，無論通道內有多少個配線架適配器或多少段電纜。如果不保持極性，例如將發射器連接到發射器(B連接到B)，數據將不會流動。顯而易見，對吧？

　　光纖電纜是有方向的

　　為幫助業界選擇和安裝正確組件以保持正確極性，TIA-568-C標準建議雙工跳線采用A-B極性方案。A-B雙工跳線采用直通連接，保證雙工通道內的A-B極性。同樣值得注意的是，每個光纖連接器都有一個鍵槽，可在連接器配對時防止光纖旋轉并保持正確的Tx和Rx位置。

　　管理MPO光纖連接極性的兩種方法

　　雖然雙工光纖電纜的極性似乎很簡單，但在處理多芯MPO類型的電纜和連接器時，會變得有點復雜。行業標準針對MPO提出了兩種不同的極性方法。每種方法使用不同類型的MPO電纜。

　　方法一：

　　方法1采用A類直通MPO主干電纜，該電纜一端的連接器鍵槽向上，另一端的連接器鍵槽向下，這樣第1個芯孔(Tx)的光纖對應另一端連接器的第1個芯孔(Tx)位置。

　　利用方法1實現雙工應用時，需要在跳線一端將收發器-接收器從位置1(Tx)翻轉到位置2(Rx)，通過A-A跳線來實現，在設備接口處將第1個芯孔處的光纖移動到第2個芯孔位置。

　　方法二：

　　方法2在兩端均采用鍵槽向上的連接器，以便第1個芯孔(Tx)的光纖對應另一端連接器的第12個芯孔(Rx)位置，第2個芯孔(Rx)的光纖對應另一端連接器的第11個芯孔(Tx)位置，依此類推。

　　對于雙工應用，方法2在兩端均使用直通A-B跳線，因?yàn)闊o(wú)需翻轉收發器-接收器。在兩端使用相同類型的跳線，消除了在哪一端應使用哪種類型跳線的顧慮。

　　由于存在兩種不同的極性方法，每種方法都需要使用正確類型的跳線，因此可能常常發生部署錯誤。幸運的是，利用福祿克網絡的MultiFiber?Pro，用戶可以測試各類跳線、永久鏈路和通道的正確極性。
