照明是眾多大型工廠的主要負荷。對這些電路進行分析對于節約能源和提高電力質量是十分重要的。要記住，商業照明負載采用單相接線，負載連接在相線與中線之間。典型的相線-相線電壓為 480 伏，相線-中性線電壓為 277 伏。因為每根相線的功率消耗和功率因數都可能各不相同，因此，必須測量照明配電盤的所有相線。

1. 功耗

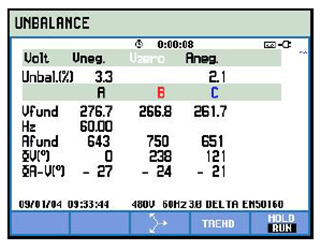

　　過大的相不平衡可能會引起電壓不平衡，而電壓不平衡反過來又會影響三相電機負載。例如，測得的該三相數據中，A 相明顯高于 B 相和 C 相，而所有情況下，三相都應該保持平衡。

2. 功率因數

　　具有較低功率因數的鎮流器可能購買成本較低，但運行成本卻較高。該相量圖顯示了功率因素之間的不平衡。

3. 總諧波失真

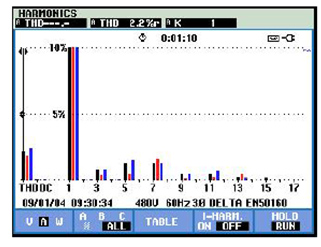

　　在選擇鎮流器時應該考慮電流總諧波失真，尤其是在變壓器可能發生過載的情況下。該條形圖明確地指出，5次和7次諧波較為顯著。

商用照明負荷的測量

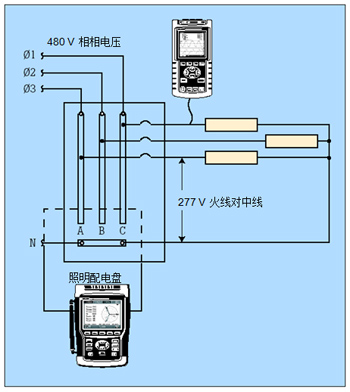

配合人工計算，單相分析儀可獨立地測量每一個鎮流器。三相分析器可同時測量全部三相電線，且能自動計算。

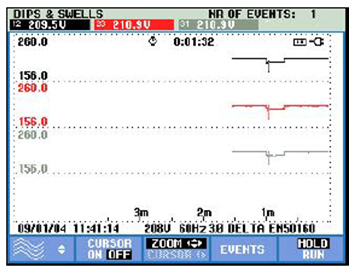

單相電力質量分析儀能同時顯示電壓（上部）和電流（下部）曲線。電流驟升/沖擊電流引起了電壓突降，表明測量電下游的某個負載是產生干擾的原因。

單單相電力質量分析儀能跟蹤全部三相電線，并對負載之間的相互作用進行對比。

4. 電壓穩定性

　　記錄表現為燈光閃爍現象的重復性電壓突降時，電力質量分析儀的波谷和波峰模式極為有用。它可以同時對電流和電壓進行監視。有助于判斷電壓突降發生在測量點的上游（與負載有關）還是下游（與電源有關）。例如，如果在電流驟升時發生電壓突降，則說明可能是下游的沖擊電流引起了突降。

　　如果電壓和電流都發生突降，則說明突降是由上游的一些事件引起的。

　　可能是某個并聯電路上的一個上游負載（如電機）使饋線電壓發生下降。也可能與電源有關，例如，受到雷擊或者公用配電系統上的斷路器脫扣/重新接入。
