測試線的作用不僅僅是連接測量?jī)x器和被測電路，還能保護您的人身安全。本文將介紹測試線的哪些設計能夠在電氣測量過程中保護您的人身安全。

測量系統

　　 您大概聽說過這樣一句話，"細節決定全局"。這句話用在測量?jī)x器使用的安全性方面非常貼切，數字式萬用表等測量?jī)x器的設計是一個整體，也就是說，測量?jī)x器本身、測量?jī)x器的備用件和附件在設計上是一個整體。它不僅體現在測試系統的功能方面，更重要的是還體現在它的功能方面。

　　當您手里握著某一特定安全等級的測量?jī)x器測量配電盤中的680 V母線時，您是否了解自己在這種環境下測量得到的安全保護水平呢？盡管測量?jī)x器上標著它能夠在您工作的環境中使用，但是測試線呢？如果您所使用的測試線不是產品所標配的，那么您的安全可能得不到充分地保障。即使測試線是產品所標配的，也未必能夠完全滿足現行的標準。 測試線上的文章并不是所有的測試線都一樣，有些時間比較長的測試線會與較新的、較好的測試線混用。與測量?jī)x器一樣，測試線也要進行升級才能滿足新實施的電氣環境安全標準。

　　 按照標準的要求，為了防止工作時發生危險，測試線的導體部分與手指之間必須保持一定的距離。同時，表筆上應該有護圈，使手指與表筆暴露的金屬部分保持適當?shù)木嚯x。標準中對于各種絕緣材料和電壓等級的這種距離和絕緣等級都進行了規定。

　　 1關于設施類別和電壓等級的詳細信息，請參考《電氣測量安全ABC》文件。

如何正確地選擇測試線？

　　一旦確定了需要測量的設施類別和電壓大小，選擇相應的測量?jī)x器就變得非常容易了。但是，儀器所使用的測試線必須等于或超過測量?jī)x器的安全等級。

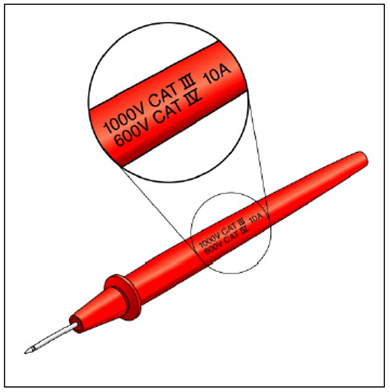

　　例如，如果需要測量的配電盤的電壓為680伏，則需要選擇同時達到1000 V CAT III（即本例中的電壓環境）和600 V CAT IV級別的萬用表。電壓表和測試線上必須同時清楚地標注有該安全等級，

　　如果萬用表測試線的安全等級不等于或超過萬用表的安全等級，則儀器，最重要的是還有您將存在危險。

　　老的測試線在絕緣層厚度方面可能達不到如今電氣環境下所要求的厚度，另外，磨損或使用不當?shù)臏y(cè)試線的絕緣層比較容易被破壞。例如，被門框夾過或過度折彎受損的測試線受損點的絕緣能力會下降。測試線如果出現開裂、擠壓或者污損嚴重的現象，應該更換新的，同時其安全等級應該與測量?jī)x器相同。

　　另外一個需要注意的特點是測試線能夠安全處理的電流大小。如果儀器的最大熔斷電流為10 A，則如果使用電流等級低于10A的測試線的話會導致測試線過熱，進而導致絕緣外皮熔化從而降低測試線的安全等級。另外，表面出現褪色或絕緣外皮熔化的測試線應停止使用，并以新的測試線取代。

四級電壓環境

　　按照國際電工委員會的(IEC)規定，四級電壓環境包括架空電纜、地下埋設電纜和進戶線電源，這類環境是電氣技術人員每天都要測量的地方。

　　如果您就在這些區域進行測量并且使用的測試線時間比較長的話，則需要考慮更換清楚地標注有CAT IV的測試線。 其他安全特性
除了達到耐壓和電流容量要求外，測試線的連接器應帶有護套，絕緣外皮應采用硅絕緣材料，從而進一步保護您的安全。
如果采用護套連接器的話，測量過程中一旦出現連接器脫落而仍然與電路連著的情況，可以防止您接觸到連接器。最好活動表筆、延長測試線以及通用測試線都使用這種護套。

　　 硅絕緣材料不僅絕緣性能好，而且與標準的測試線絕緣外皮相比更加耐磨損。同時這種線更加柔軟，使用更加方便。

　　因此，當您拿起測量?jī)x器進行測量時，不僅要檢查儀器本身是否損壞，安全等級是否合適，還要檢查測試線及其他附件。出于安全考慮，測試線的耐壓等級和電流容量應該與測量?jī)x器上的標注相同。
