支持10Gbit/s傳輸速率的5G室內分布、WIFI6接入等高速網絡，其要求的最低布線等級是EA級，也就是線材與連接器都要至少達到6A類、500MHz帶寬條件下的傳輸性能。一條布線信道或鏈路的兩端各有一個連接器硬件，因此連接器用量是信道或鏈路數量的2倍，較線材而言，對布線整體性能影響更大。連接器產品制造商和產品質量第三方檢驗機構，都希望提高連接器硬件質檢效率，降低質檢成本，尤其是降低人工成本。這里介紹一下AEM公司的解決方案。

　　一、樣件制備與連接方法的改進

　　傳統測試RJ45模塊傳輸性能，都需要制備測試樣件。如圖1a所示，是TIA-568-C標準中提出了典型測試RJ45模塊性能的方法。為了盡可能消除引線帶來的誤差，TIA-568-C要求制作試樣時的引線長度要小于12mm，并要與測試夾具的連接孔正確連接，實現正確的接線圖關系。在空間狹小內，還要盡可能不改變引線的扭絞狀態，試樣制備難度與手動安裝造成的差異性可想而知。

       a TIA-568-C中的測試方法

　　樣件引線導體與夾具連接孔之間，如果采用插接方式（包括下圖1b中通過連接針轉接），則易松動；反復插接，會造成連接孔鍍層磨損，影響測試結果；如果采樣焊接方式，則夾具重復使用率低，成本高。

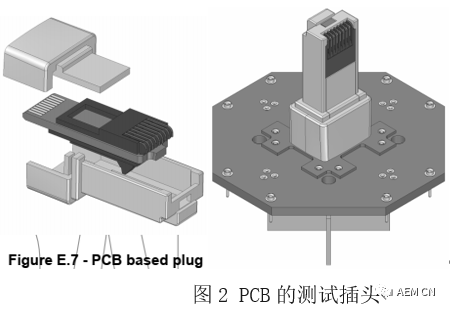

　　為了解決這個問題，TIA-568-C提出基于PCB的測試插頭（PCB based test plug assembly）的測試方法，如圖2所示。

　　這樣可以避免制作插頭一側的引線（如圖3所示），改善了測試精度，提高了測試效率，但模塊一側的試樣制備與接線問題，仍未解決。

　　TIA-568-C標準采用如圖4所示彈簧針夾具，實現與插頭極片的電氣連接，測試插頭的傳輸性能。

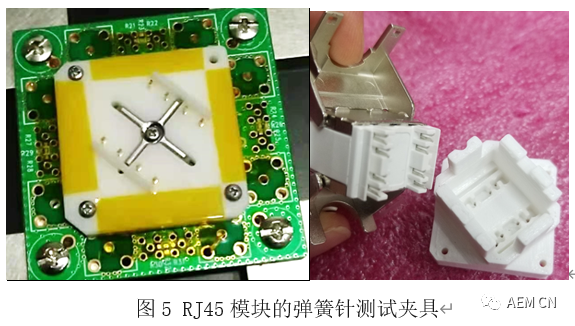

　　采用相同原理，可以通過圖5所示彈簧針直接與RJ45卡線極片實現電氣連接。與RJ45插頭不同的是，RJ45插座卡線極片尺寸因制造商而易，夾具采用3D打印方式定制彈簧針護套，以適應不同的產品。

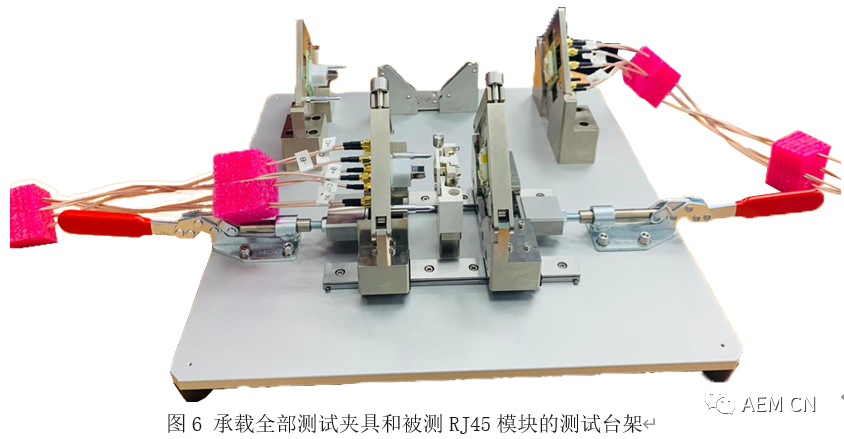

　　將測試所需夾具固定安裝在如圖6所示測試臺架上，通過搬動兩邊的手柄，就完成了對被測RJ45模塊的快速電氣連接。

　　解決了被測RJ45模塊的快速電氣連接問題后，就要解決傳輸參數的測試問題了。
