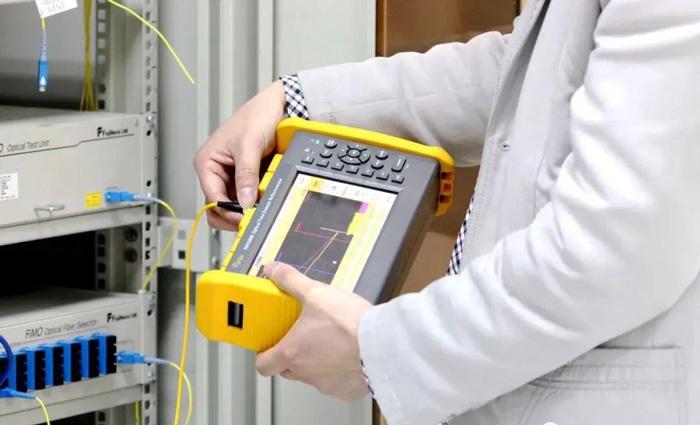

OTDR是最常用的光纖測量儀器之一，被廣泛應用于光纖光纜工程的測量、施工、維護及驗收工作中。雖說OTDR用途廣泛，是許多裝維隊伍和工程隊的常用儀表，但由于OTDR的曲線表達方式不夠直觀，還是有許多從業人員不會看曲線，以下是幾種OTDR常見曲線分析，能夠讓大家快速入門，讀懂OTDR。

　　01、常規曲線

　　正常的曲線除了頭尾兩端，都是比較平滑的，這類曲線都是沒有問題的。而如果當中有像是：熔接點、法蘭、彎折之類的事件點，那就可能是事件點損耗太小或是在頭端盲區里被淹沒了。我們默認的1550nm波長衰減標準為0.2dB/km，1310的衰減標準為0.35dB/km，這也是決定我們常規曲線斜率的一大因素。

　　02、斷纖

　　斷纖是一種非常嚴重的線路故障。一般來說，完整的光纖連接頭會由于菲涅爾反射形成反射峰。如果端面是斷纖，那么一般來說端面是必然不平整的，像是老鼠咬斷，意外夾斷之類的，所造成的端面不平整，也就導致無法由于菲涅爾反射形成反射峰，表現為一個掉落的曲線，但也有人為用切割刀切斷的情況，這種情況下是有反射峰的，具體情況具體分析。

　　03、量程不合適

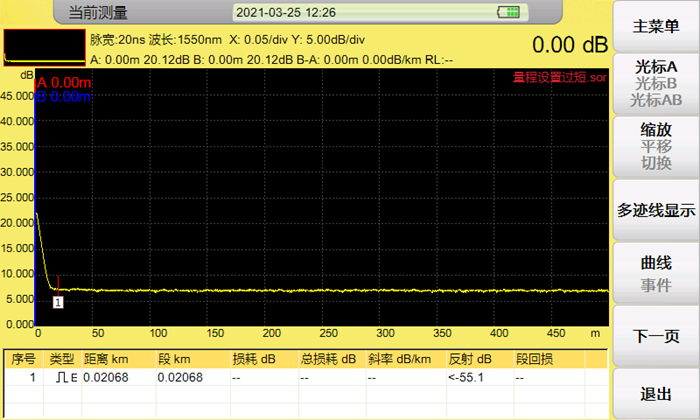

　　如果我們沒使用自動模式，那么就需要手動選擇量程，可我們在不知道光纖長度的情況下，難免會選大了或選小了，于是出現測試波形曲線擠在一起或者是整個屏幕都是曲線的情況，由于一般建議測試量程為實際長度的1.5到2倍左右，所以建議先用自動測試看看大概的線路長度，再手動選擇更合適的量程。

　　04、接觸不良

　　接觸不良是指光纖與光纖之間的光信號傳輸不順暢，可能是法蘭沒連好或者是光纖接頭的端面有臟污引起的，頭端接觸問題為：光纖起始段有一段下滑的弧線，中間法蘭接觸問題表現為：光纖中段有一段下滑的弧線，這是一種必要排除的故障，否則弧線落入噪聲后，就難以分析曲線了。

　　05、動態過小

　　以下曲線就是使用小動態OTDR測試長距離光纖的圖像，根本看不到末端，所以我們選擇OTDR測試時一定要注意好動態，動態和最大測距范圍息息相關，如果此時已經選擇了OTDR的最大脈寬、最大量程但仍然動態不夠，那么建議更換一個更大動態的OTDR。

　　以上就是我們在進行OTDR測試的時候可能會遇到的一些測試曲線，現階段有許多光眼或是光眼變種功能可以幫助我們跳過曲線識別光纖，但曲線仍然是最權威的OTDR測試結果分析方式。光纜曲線的分析，作為通信人的我們也是建議需要了然于心的。
