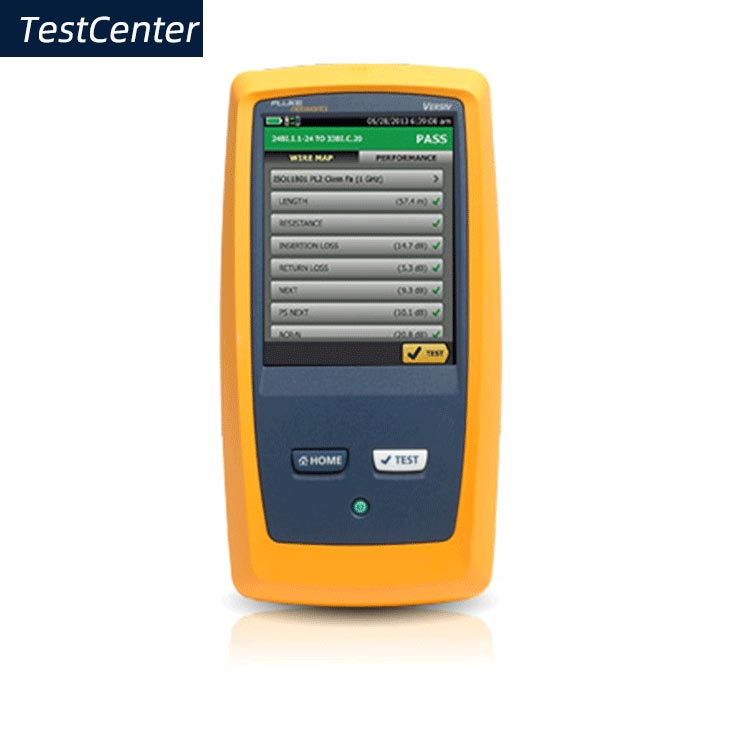

福祿克銅纜認證測試儀DSX2-5000限值界面中帶（+All）后綴，并好奇它究竟代表了什么，以及你為什么和應當在何時選擇它？
當你選擇了一個后綴帶有（+PoE）或（+All）的測試限值，從根本上來說你就是增加了一個ANSI/TIA或ISO/IEC非強制性現場測試的測試參數。對于“+PoE”，這些測試包括一對線纜的直流電阻不平衡和線纜間的直流電阻不平衡，以及直流環路電阻限值?！?All”則包括上述測試限值和橫向變換損耗（TCL）、等水平橫向變換傳輸損耗（ELTCL）、CDNEXT和共?；夭〒p耗測量。盡管這些額外的測量并不是現場測試必須包含的，但其中很多參數對于生產商建立合規是必要的，因此你會在線纜規格表中找到這些參數。
盡管處于認證目的未必需要對這些限值進行測試，而且也會稍許增加你的測試時間，但這些參數可以為你的布線性能提供一些額外的見解。接下來我們?cè)敿?xì)看一下各項參數，來幫助你決定是否選擇（+PoE）或（+All）。
(+PoE)直流電阻測試
這是基本物理知識——線纜的電阻過大會引起損耗，并降低PoE供電設備中的電力。當你選擇（+PoE）時，DSX將根據每個線對的環路電阻生成通過/失敗結果。環路電阻在任何情況下都會進行測量，但只有在選擇了（+PoE）或（+All）限值時才會與限值進行比較。
選擇（+PoE）或（+All）會增加額外的PoE相關電阻測量——原因如下。在兩對PoE應用場景中，電力在共模電壓的驅使下，讓電流通過兩根導線，且每根導線上的電流相同。為了取得共模狀態，每根導線的直流電阻必須相同，或者處于平衡狀態。兩根導線的電阻出現任何差異都被稱為直流電阻不平衡。如果線對不平衡過大，以太網信號就會失真，引起比特誤碼、數據重傳，甚至數據鏈?zhǔn)?。?duì)于四對PoE應用（3類和4類），這已經不僅僅是每個線對的直流電阻不平衡問題了。多個線對間的過量直流電阻不平衡可能會引起PoE停止工作。
ANSI/TIA、ISO/IEC和IEEE標準規定了環路電阻和線對內/線對間的電阻不平衡測試限值，因?yàn)檫@是線纜生產商的合規需要。DSX的誕生為這些參數的現場測試開辟了先河，以往并不需要在現場測試中包含這些參數。但不恰當?shù)陌惭b技術會影響電阻性能，而這些測試也只是給總測試時間增加了幾秒鐘而已，因此在現場測試這些參數的理由非常充分——尤其對于那些很可能使用PoE的鏈路。
正如其名稱所表示的，（+All）增加了PoE測試和其他內容，接下來我們就此進行介紹。
橫向變換損耗(TCL)和等水平橫向變換傳輸損耗(ELTCTL)
以太網信號出現于差模，噪音信號存在于共模。當噪音被注入線纜時，一部分這種共模信號可以被轉換為差模，然后成為局域網信號的一部分。這種被稱作模式轉換的現象對于以太網信號來說并不是件好事。
TCL（橫向變換損耗）和TCTL（橫向變換傳輸損耗）是兩種用于測量模式轉換的參數。TCL從線路一端測量一個線對的模式轉換，而TCTL測量一個線對的另一端的模式轉換。但因?yàn)椴迦霌p耗的存在，TCL測試中的共模信號取決于鏈路長度，因此必須采用ELTCTL（等水平橫向變換傳輸損耗）進行同等化處理。
TCL和ELTCTL只會為你的測試時間增加大概6秒鐘，而且它們都是檢測抗干擾度，以及電纜鏈路是否能夠在噪聲環境中提供足夠性能的優良指標——包括來自鄰近線纜的串?dāng)_或其他工業環境中常見外部噪聲源的干擾。因此，如果你在噪聲環境中安裝系統，并需要一種簡單的方式來測試干擾度，最好選擇（+All）。此外，它也能讓你對制造商的聲明吃上一顆定心丸，也是故障診斷的理想選擇——若TCL和ELTCTL檢測失敗，甚至當其他必需的傳輸參數很好地滿足了標準限值時也會造成誤碼和重傳。
共模到差模近端串?dāng)_(CDNEXT)和共?；夭〒p耗(CMRL)
CDNEXT（共模到差模近端串?dāng)_）是一種僅用于排除故障，而不是制造商需要遵守的參數，而且在TIA或ISO/IEC的標準中并未對其確定測試限值。但TSB-1197“平衡雙絞線電纜的模式轉換參數”認為，該參數可幫助專業布線人員更好地理解噪聲對雙絞線的影響，包括外部串?dāng)_和其他外部噪聲源。
CDNEXT是施加于一條雙絞線上的共模電壓與在線纜同一端測量其他絞線得到的差模電壓之間的差值。優異的CDNEXT值意味著更高的抗干擾性和較低的放射性。因?yàn)镃DNEXT大多發生在聯網的硬件中，糟糕的CDNEXT值主要出現在連接器選擇上，可能表明連接器質量較差。另外一種不太可能的原因是工藝問題。
CMRL（共?；夭〒p耗）是施加于一條雙絞線的共模信號電力與反射回來的共模信號電力之間的差值。這些信號反射由線纜中的阻抗變化引起，并且僅值得對可能需要支持高于10Gig傳輸速率的布線設施進行分析使用——盡管這并非制造商必需的參數，且沒有在行業標準中指定測試限值。
既然你已經了解了DSX CableAnalyzer?銅線認證測試儀DSX2-5000中（+PoE）或（+All）后綴的含義，你可以決定是否增加這些參數測量了。
