如今，網絡數據流對于整個世界的連通性至關重要，尤其是對于商業機構、數據中心和工業設施等。而在網絡中，有兩個元素對于構建可靠的網絡系統至關重要：主配線架(MDF)和中間配線架(IDF)。一些首次參與網絡安裝或維護的人可能會對這兩個概念感到困惑，對于任何想要建立高效的網絡系統并增強網絡管理的人來說，徹底了解MDF和IDF及其差異尤為關鍵。
網絡中的配線架是什么？
配線架（Patch Panel）是網絡布線系統中的一個重要組件，用于管理和組織多根網絡電纜。它是一種物理設備，通常安裝在機柜或機架上，通過它可以實現網絡設備與電纜的有效連接和管理。配線架在數據中心、辦公室等環境中廣泛使用，主要有以下幾個功能：
集中管理：配線架能夠?qū)⒍鄠€網絡設備（如交換機、路由器）連接到一處，方便管理和維護。
方便故障排查：通過配線架，網絡管理員可以快速定位和解決網絡連接問題。
簡化布線：使用配線架，可以減少布線的混亂，使機柜內部更整潔。
靈活性：配線架允許網絡拓撲的靈活變化，便于增加或更換設備。
配線架的接口一般分為前端和后端，前端通常為RJ45接口，后端可以是110接線端子或其他類型的接線方式。配線架可以根據需求分為不同類型，如網絡配線架、光纖配線架、電話配線架等。
MDF代表什么？
主配線架（MDF，Main Distribution Frame）是電信和網絡布線系統中的一個關鍵設備，用于管理和連接電話線和網絡線纜。作為網絡基礎設施的主要樞紐，它通常位于建筑物的主設備室或配線間，是布線系統的核心部分。MDF的主要功能包括：
連接外部線路：MDF連接來自外部網絡服務提供商的主干線纜，將信號引入建筑物內部。
分配內部線路：MDF將外部引入的信號分配到建筑物內各個房間或樓層的終端設備（如電話、計算機）。
跳線管理：通過跳線（Patch Cables），MDF可以靈活地連接或斷開不同線路，實現線路的重組和管理。
維護和故障排查：MDF提供了一個集中管理點，便于技術人員進行維護和故障排查。
MDF通常包含多個連接塊和跳線區域，這些連接塊用于終端設備的物理連接?，F(xiàn)代MDF系統還可能包含一些智能管理功能，可以幫助管理和監控網絡連接狀態。MDF容納大多數核心網絡設備，例如主路由器、交換機、服務器、配線架等。它通常用于大型網絡，例如數據中心和大型企業網絡。
在實際應用中，MDF的布局和設計會因具體需求和建筑結構而有所不同，但其核心功能始終是管理和分配網絡和電話信號。
什么是IDF？
中間配線架（IDF，Intermediate Distribution Frame）是網絡和電信布線系統中的一個重要組件，用于在建筑物的不同樓層或區域之間進行信號分配和管理。它在功能和用途上與主配線架（MDF）相輔相成，通常位于離MDF較遠的位置。IDF的主要功能包括：
中繼信號：IDF從主配線架（MDF）接收信號，然后將這些信號分配到其覆蓋的特定區域，如樓層、部門或特定的辦公區域。
簡化布線：通過在每個樓層或區域設置IDF，可以減少從MDF到各終端設備的長距離布線，從而簡化布線結構，提高布線的靈活性和可管理性。
便于管理和維護：IDF提供了一個本地化的管理點，使得技術人員可以更方便地進行故障排查和維護工作，而無需回到MDF處。
擴展網絡覆蓋：IDF允許在大范圍內擴展網絡覆蓋，確保每個區域都能獲得穩定的網絡連接。
IDF通常包含以下組件：
配線架：用于連接和管理來自MDF的主干線纜和通往終端設備的水平線纜。
網絡交換機和路由器：用于在不同設備和網絡之間進行數據交換和路由。
跳線和接線塊：用于靈活地連接和管理各類線纜。
通過在建筑物內合理設置多個IDF，可以有效地優化網絡布局，提升網絡性能和管理效率。通過部署IDF，最終用戶設備（例如計算機、打印機和IP電話）可以獲得更近的網絡連接點。IDF為結構化布線提供了強大的支持。它有助于減少MDF和設備之間的布線長度，從而最大限度地減少信號衰減。在網絡接入密集的站點部署多個IDF有助于有效管理數據流、防止流量擁塞并保持一致的網絡性能。
MDF與IDF：有什么區別？
MDF與IDF聽起來很像，但在網絡系統中所起的作用卻有很大區別。以下內容將從七個方面進行分析，以便更好地了解這兩個關鍵連接點，對網絡布線和管理有更清晰的認識。
地置
MDF機房通常位于外部網絡進入建筑物的地方，例如在一樓或建筑物內的中央?yún)^(qū)域。它通常設置在集中數據中心或電信機房內。MDF機房應安全且有氣候控制，以保持可靠和穩定的數據傳輸。
MDF的位置主要取決于以下因素：
靠近建筑物入口，以方便連接互聯網服務提供商的網絡。
使MDF與設施內所有用戶之間的距離最短的地方。
相比之下，IDF通常位于不同的樓層或靠近最終用戶的其他方便位置，并通過銅纜或光纜連接到MDF。它們通常采用壁櫥或房間的形式，以盡量縮短與用戶設備的距離。
目的
MDF集中網絡連接并充當主控制中心。MDF旨在將內部網絡連接到外部網絡。它是數據流進出的地方，負責管理連接、路由流量、處理數據和確保安全。建立MDF是簡化電纜管理的有效方法。
IDF是本地網絡中的中繼點，負責MDF與特定區域之間的信號分配和數據上傳。它處理發往建筑物內不同區域的終端用戶的網絡流量。IDF有效地提高了網絡覆蓋率和可靠性。

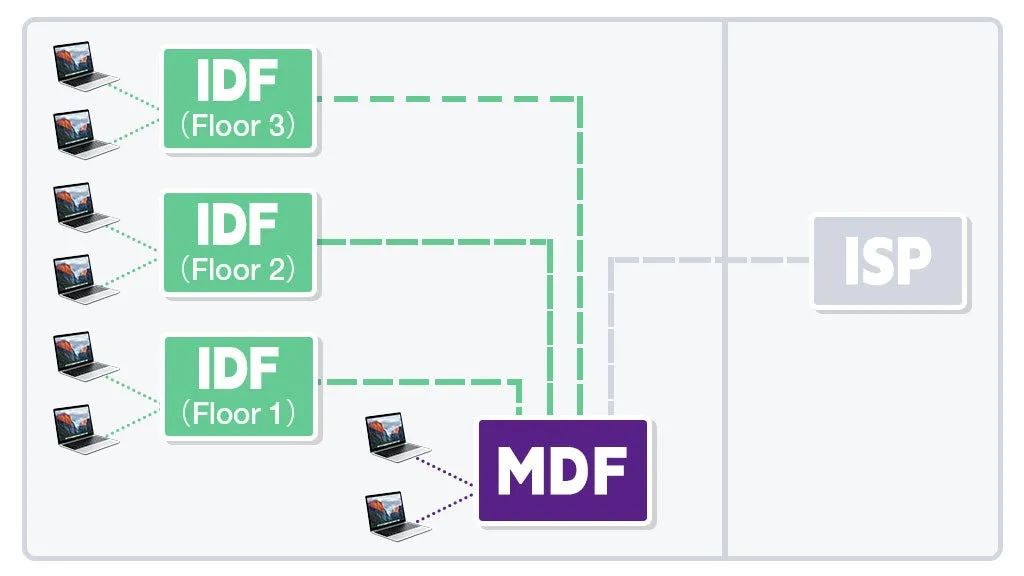

圖片
覆蓋區域
MDF作為網絡的核心，接收進入大樓的所有外部網絡，并直接連接到重要的網絡組件，如服務器、主交換機等。它覆蓋整個校園并聚合數據流量。
IDF覆蓋局部區域，對來自MDF的線纜進行管理，并將接收到的網絡業務分配給特定區域內的設備，方便該區域的連接。
設備
MDF通常容納對整個網絡至關重要的更大、更復雜的系統和設備。這包括核心路由器、大容量交換機和服務器等網絡設備；配線架等布線設備；防火墻和不間斷電源(UPS)等安全設備；以及配電單元(PDU)等配電設備。
而IDF的設備規模較小，更注重配線。雖然IDF可能還包含配線架、小型服務器、備份設備等，但交換機和路由器是IDF機房的主要設備。
安全
MDF的完整性影響著整個網絡基礎設施的正常運行。MDF具有全面而嚴格的安全措施，例如先進的防火墻、限制訪問和24小時監控系統，以防止網絡被入侵和篡改，并保護關鍵設備免遭盜竊和破壞。
IDF也需要安全措施，例如基本防火墻和訪問控制。但是，由于它們并不總是能像MDF一樣容納敏感設備，因此實施的安全措施通常比MDF更簡單。
冗余
MDF的冗余性影響整個網絡系統。為了確保在系統、設備或電源發生故障時能夠繼續運行，MDF應采取足夠的冗余措施，包括備用系統、備用發電機、UPS和附加硬件。相比之下，IDF的冗余性僅旨在維持區域網絡可用性，因此它采取了較小規模的措施，例如本地備份和故障轉移交換機。
可擴展性
MDF和IDF都需要考慮可擴展性。作為網絡分布的主干，MDF應預留足夠的空間和帶寬以容納更多設備和新技術。至于IDF，它應該具有可擴展性，以滿足特定區域內日益增長的網絡需求，并支持在該區域內添加更多連接。
關于管理MDF和IDF的建議
選擇優質電纜，例如光纖、Cat6a和Cat8以太網電纜，以實現所需的速度和帶寬。此外，使用電纜管理工具保持電纜整潔有序。
定期維護MDF和IDF：清潔它們以防止灰塵干擾設備性能，擰緊連接以減少意外斷開。最后但同樣重要的是，修理或更換損壞或過時的電纜、連接器和設備。
使用空調系統和適當?shù)睦鋮s措施，保持環境適當?shù)臏囟群蜐穸?，防止設備過熱。
給每根電纜貼上標簽，保持標簽清晰，并及時更新文檔。電子視覺標簽系統也值得一試。這些系統有助于輕松識別電纜和設備，簡化故障排除，并方便將來的更改。
部署閉路電視攝像機、警報系統和入侵防御系統，并雇用保安人員，以確保MDF和IDF的安全。
總結
MDF和IDF在網絡系統中的數據處理和傳輸中起著至關重要的作用。它們的特性和功能各不相同，但共同構建了高度連接且易于管理的網絡設施。了解有關MDF和IDF的更多信息將有助于就網絡系統做出明智的決策。
