fluke雙絞線測試-外部串擾AxTALK-測試DEMO樣本

　　外部串擾是電纜束或跳線中相鄰電纜之間傳輸?shù)脑胍艋虼當_。外部串擾是10GBASE-T通信應用中主要的噪音源。

　　電纜線對（NEXT和FEXT）之間的串擾信號與傳輸信號有關，所以網絡設備可以利用數字信號處理(DSP)技術除去數據信號中的串擾信號。但是外部串擾信號為隨機信號，無法通過DSP技術除去。此外，在10GBASE-T高頻通信應用中，數據鏈路的操作進一步增強了外部串擾的影響。雙絞線電纜標準建議您在驗證10GBASE-T通信裝置時對外部串擾進行測試。

　　DSX測試儀硬件要求

　　2個DSX-5000模塊

　　2個DSX-PLA004 Cat 6A/EA類永久鏈路適配器

　　2個DSX-CHA004 Cat 6A/EA類信道適配器

　　2個鏈路端接插頭

　　2個通用適配器

　　2根以太網跳線（不包含在AxTalk分析儀套件中）

　　DTX-1800測試儀硬件要求

　　利用DTX或DSX測試儀和AxTalk分析儀從電纜束中的其余每個線對（干擾鏈路）采集外部近端串擾(ANEXT)和外部遠端串擾(AFEXT)測量值。

　　AxTalk軟件將會計算其他線對的ANEXT和AFEXT串擾的綜合影響。其結果是綜合外部近端串擾(PS ANEXT)和綜合外部遠端衰減串擾比(PS AACR-F)。

　　您可以利用AxTalk分析儀查看哪個干擾鏈路造成受干擾鏈路產生了最強的外部串擾。

　　2個DTX-AXTK1外部串擾測試模塊

　　2個DTX-PLA002 Cat 6A/EA類永久鏈路適配器

　　2個DTX-CHA002 Cat 6A/EA類信道適配器

　　2個鏈路端接插頭

　　2個通用適配器

　　2根以太網跳線（不包含在AxTalk分析儀套件中）

　　外部串擾測試程序概述

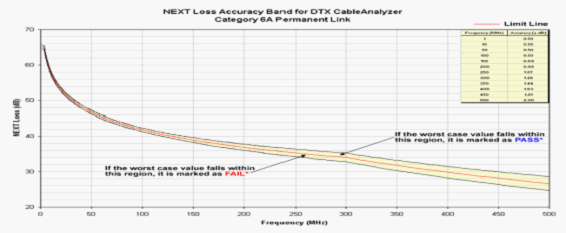

　　驗證所有的鏈路是否符合10GBASE-T標準。

　　利用Fluke Networks DTX-1800或DSX測試儀自動測試每條電纜。利用一種可測量高達500 MHz頻率的測試限制來確保電纜束中的所有電纜都能支持IEEE 802.3 10GBASE-T標準。保存所有的自動測試結果。

　　首先利用LinkWare軟件將自動測試結果上傳到個人電腦，然后將每個電纜束的鏈路移到單獨的LinkWare數據庫中。

　　確保您和網絡所有者同意外部串擾測量要求。測量要求包括如何選擇測試程序將要包含的鏈路以及使用哪種測試限制。

　　設置測試儀并連接線路，以便進行外部串擾測試。

　　為外部串擾測試選擇一個受干擾鏈路。

　　從電纜束的一端執行外部串擾測試。

　　從電纜束的另一端執行外部串擾測試

　　必要時可以保存、打印或導出測試結果
