阻抗基本知識
今天銷售的大多數用于測試工業、電氣和電子系統的數字式萬用表，都具有大于 1 兆歐的高阻抗輸入電路。這意味著當把數字式萬用表置于電路中進行測量時，它對電路性能產生的影響極小。這是針對大多數電壓測量應用所需要的效果，對于靈敏的電子或控制電路尤其重要。

模擬式萬用表以及螺線管測試儀等老式故障排查工具一般具有 10 千歐或更小的低阻抗輸入電路。雖然這些工具不會被虛假電壓所欺騙，但它們只能被用于測試電源電路或低阻抗不會影響或改變電路性能的其它電路。

最佳利用兩種功能通過使用雙阻抗測量?jī)x表，技術人員可以安全地對靈敏電子或控制電路以及可能含有虛假電壓的電路進行故障排查，并能夠更加可靠地判斷電路上是否存在電壓。在 Fluke 11X 系列數字式萬用表上，儀表的 Vac 和 Vdc 開關位置一般都在高阻抗位置。使用這些開關位置可進行大多數故障排查工作，特別是針對靈敏的電子負載。

福祿克儀表（如 Fluke 117）的低阻抗功能稱為”Auto-V/LoZ”。

Auto-V 代表自動電壓測量。這種功能會自動判斷被測量信號是交流電壓還是直流電壓，選擇正確的功能和量程，并顯示正確信息。

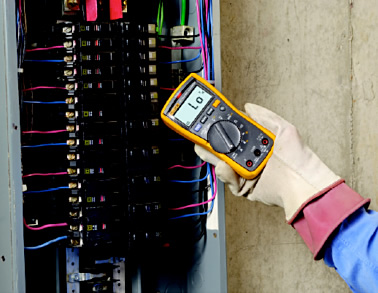

LoZ 代表低阻抗 (Z)。這種功能可提供一個到被測試電路的低阻抗輸入。這樣就會降低由虛假電壓引起的錯誤讀數的可能性，并在進行測試以判斷是否存在電壓時提高準確度。當懷疑讀數有問題（可能存在虛假電壓）或當針對是否存在電壓進行測試時，請使用數字式萬用表上的 Auto-V/LoZ 開關位置。

什么是虛假電壓？它們?cè)谀睦锍霈F(xiàn)？

虛假電壓來自相互距離很近的通電電路和未通電導線（例如在同一個導線管或走線槽中）。這種情況可形成一個電容器，會在通電導線和相鄰的未使用導線之間產生電容耦合。

在將萬用表導線置于敞開電路和中性導體之間時，就會通過萬用表的輸入有效地形成一個完整電路。所連接的熱導體和浮置導體之間的電容與萬用表輸入阻抗相結合而形成一個分壓器。萬用表隨后測量并顯示所得的電壓值。 今天的大多數數字式萬用表都具有可以顯示出這種容性耦合電壓（從而給出導體帶電的虛假印象）的足夠高輸入阻抗。萬用表實際所測量的是耦合到斷開導體中的電壓。但有時，這些電壓可以達到硬接線摂電壓的 8085%。如果沒有將它們作為虛假電壓識別出來，就會在對電路問題進行故障排查時耗費額外的時間、精力和資金

最常遇到虛假電壓的位置是配電盤中燒斷的熔斷器，現有導線管中未使用的電纜或?qū)Ь€，1 V 分支電路中或使用 1 V 控制電路來控制組裝線或輸送功能的卡盒中斷開的地線或中線。一定大小的虛假電壓可從燒斷熔斷器的帶電側耦合到敞開側。在建造設施或建筑物并進行電氣接線時，電工人員常常會在導線管中穿過額外導線以備將來使用。這些導線通常在使用之前保持不連接狀態，但會發生容性耦合。對于控制電路來說，電路的位置通常臨近未使用的控制線路，因而產生一個虛假電壓。

電壓存在或不存在測試 過去，多數電工和工廠維護人員都使用某種形式的螺線管測試儀來確定電路是否帶電。由于螺線管測試儀具有低阻抗電路，因此它們不會被虛假電壓欺騙。 這些測試儀過去一直進行著這項工作，但它們很少會滿足現行 IEC 61010 安全標準和現行的北美管理要求。它們不應被用于在高能量三相配電盤中進行故障排查，或者用于對電路是否帶電進行測試。 對于雙阻抗式儀表，選擇 Auto-V/LoZ 功能。該功能具有 3 千兆歐的低輸入阻抗。當導線被放置在含有虛假電壓的一個敞開電路中時，低輸入阻抗會使虛假電壓消失，萬用表將顯示一個接近于零的讀數，表示不存在電壓。 但是，當測試導線被放置在一個帶電電路上時，萬用表的輸入會檢測到存在“硬接線”電壓，隨后顯示實際存在的實際電壓。

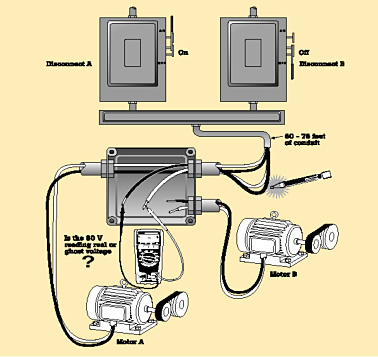

		這是一個虛假電壓如何產生以及它們?cè)诤翁幙蓪?duì)測量造成混亂的例子。

非接觸式電壓檢測 有些數字式萬用表配有內置非接觸電壓檢測器。例如 Fluke 117 包含 VoltAlert 功能，位于 LED 顯示顯示屏的上方，可檢測電壓的存在，發出聲音信號，并激活位于 LCD 顯示屏上部中心位置的一個紅色 LED 指示燈。 具有 2 個靈敏度設置，用于交流電壓檢測。“Lo”設置可在嵌入式安裝墻壁插座、插座板、嵌入式安裝工業插座和各種電源線上使用?！癏i”選擇性設置可用于在實際交流電壓凹入連接器內部的其他形式的凹入式電源連接器或插座上檢測交流電壓。VoltAlert? 檢測器用于測量裸導線，在“Hi”設置中可測量低至 4 V 的電壓。 通過這一功能，技術人員可快速判斷出面板、機柜或機器是否正常接地。如果檢測到交流電壓，故障排查人員就應在開始工作前，使用 Auto-V/LoZ 功能來判斷所檢測到的電壓是虛假電壓還是真實電壓。

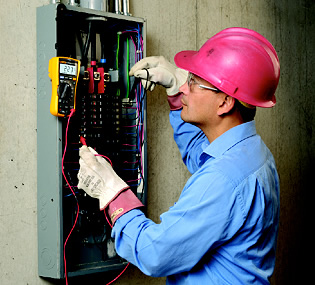

		在進行接觸式電壓測量前使用非接接觸式電壓檢測器功能提高了測量的安全性。
