許多電纜安裝專業人員都錯誤地認為電纜測試儀只需要驗證長達 - 但不超過 - 100 米（328 英尺）的雙絞線銅線。雖然大多數兩對和四對 802.3 以太網標準確實在 100 米標記處確實有最大距離限制，但還有許多其他用途和標準需要測試人員來驗證超過 100 米的電纜是否正常運行. 這包括物聯網 (IoT)、工業物聯網 (IIoT) 的布線項目和許多通過雙絞線銅纜部署的監控?cái)z像頭。在本文中，我們將指出四種不同的實際用例，其中電纜測試單元必須能夠驗證長達 1000 米的銅纜線路。
1. 智能樓宇控制系統
物聯網運動的一個主要部分是使我們工作的建筑物更智能。新建的建筑正在接收智能控制系統。較舊的建筑正在用類似的系統進行改造，這些系統可以對許多建筑功能進行計量、監控和自動化。這些技術可用于更好地控制電氣和機械系統的能源成本，同時還可以自動化以前的手動流程。最終，智能樓宇控制在居住者需要的時間和地點提供精確的暖通空調和照明/電力需求，同時在其他任何地方保護這些資源。
問題是，許多智能樓宇控制系統組件分散在大型樓宇園區中。同時，它們還需要持續且完全連接的通信。許多人利用雙絞線銅纜上的串行接口作為允許長距離連接連接數百或數千英尺外的樓宇控制組件的一種方式。因此，一旦您的企業客戶開始實施這些類型的智能系統，預計需要運行和驗證超過 100 米的雙絞線布線。
2. 使用單對以太網 (SPE) 的物聯網傳感器
有許多新的物聯網傳感器在 2019 年及以后進入企業市場。示例包括測量溫度、濕度、煙霧、壓力、加速度和化學水平的傳感器。傳感器可用于監控需要一致溫度/濕度水平的區域，例如數據中心。其他用途是識別傳感器附近的物體/人，并在物體或人移動時發送警報。傳感器還可用于快速向建筑物居住者發出危險事件的警報，例如火災、氣體/一氧化碳/化學品泄漏或其他危險的環境情況。
這些類型傳感器的一個有趣方面是，它們通常不需要接近 1 Gbps 或更高的吞吐率，而這些吞吐率是常見的 802.3 以太網數據協議提供的。也就是說，物聯網傳感器部署通常需要遠遠超出 100 米的常見 10/100/1000BASE-T 距離限制的電纜運行。這就是為什么許多人將單對以太網 (SPE) 用于未來的物聯網部署。SPE 是一種相對較新的標準 (IEEE 802.3cg)，它允許僅使用一對 5e 類或更好的電纜就可以使電纜運行長達 1000 米。運行可以擴展到這一點，同時還提供 10Mbps 的數據速度。

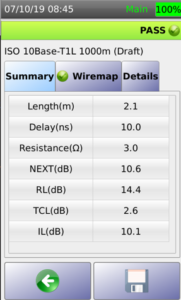

示例 10Base-T1L 1000m (802.3cg) 測試
預計物聯網傳感器制造商將開始在其硬件中采用 SPE 標準，以進一步提高在大型建筑、辦公園區甚至整個城市中部署的便利性。
3.制造和倉庫自動化
制造工廠和倉庫定期采用最新的智能裝配線和機器人技術進行改造。這些技術有助于減少流程時間、減少停機、消除浪費并增加安全保護。這通常是使用智能監控、增強現實和高級分析來實現的。問題是，所有這些平臺、傳感器和機器人都必須集中連接。這通常意味著用于連接這些類型系統的雙絞線電纜將遠遠超過 100 米。雖然多年來一直是制造/倉庫環境的情況，但對長電纜的需求只會增加。
4. 閉路電視部署
對閉路電視 (CCTV) 和其他安全控制和監視系統的需求正在快速增長。這樣做的原因是，與十年前相比，現在可以以一小部分成本部署高質量和高清監控?cái)z像頭。因此，為了確保建筑物或校園內的員工、合作伙伴和客人的安全，以及提供針對搶劫、盜竊和欺詐的保險保障，CCTV 是一項明智的投資。也就是說，許多閉路電視攝像機必須安裝在離中央網絡相當遠的地方。攝像機通常位于偏遠的大門和入口處、建筑物前哨和屋頂上。因此，許多制造商提供了通過長達 1000 米的雙絞線傳輸 CCTV 信號流的能力。
您的測試設備是否能夠驗證長達 1000 米的布線的運行狀態？
電纜測試設備制造商只保證在一定距離限制內的測試結果。在許多情況下，考慮到當今對長距離雙絞線的需求，此距離遠低于您可能需要的距離。為了為長途線路的增加做好準備，請務必使用 AEM CV100 等測試工具，它可以驗證長達 1 公里的雙絞線線路。CV100 的標準自動測試支持測試長達 600 米的雙絞線電纜。如果您需要超過此長度的測試，則有一種特殊的測試模式可用于 500 到 1000 米之間的電纜。

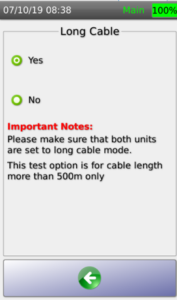

用于 500 m 至 1 km 測試的長電纜設置
當今市場上的許多現場測試設備都無法進行這么遠的測試。考慮到對樓宇控制系統 IoT 傳感器、IIoT 和 CCTV 長電纜運行的需求不斷增長，長途驗證測試絕對是 CV100 測試工具的一個功能，您將充分利用它。
