實現“機器代替人”

? 認證連接硬件傳輸性能

? RJ45模塊無需卡線

? 消除人為因素影響

? 降低測試成本

? 確保測試一致性與重復性

? 支持產線批量測試

內置 YD/T926.3、ISO11801、TIA568標準限值

? 傳播時延與時延偏差

? 回波損耗 RL

? 插入損耗 IL

? NEXT/FEXT

? TCL/ELTCTL

? PSNEXT/PSFEXT

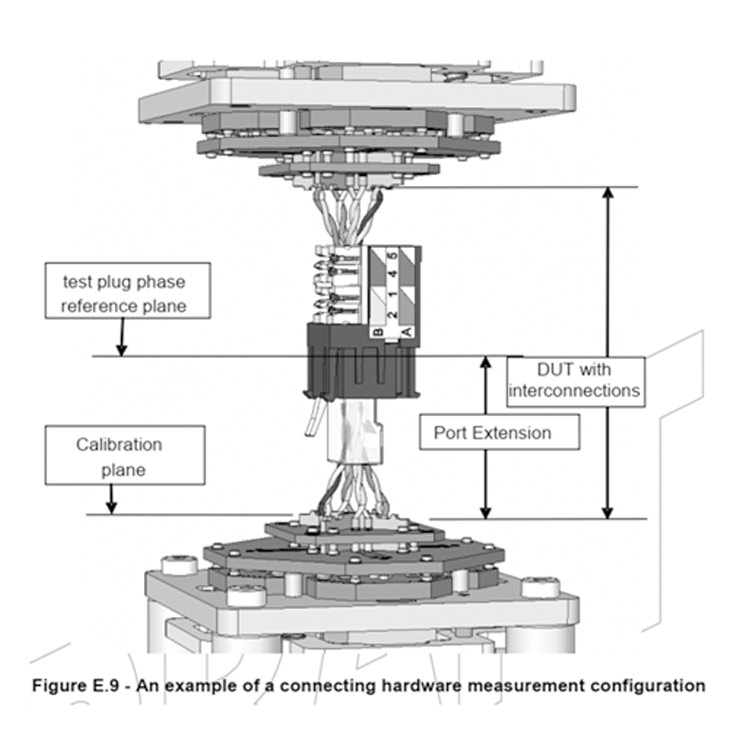

TIA-568-C標準已對 RJ45連接硬件給出了測試方法，但即便采用基于PCB的測試插頭（PCB based test plug assembly）改善了測試精度與效率，仍需在模塊一側進行卡線后，才能解決與矢量網絡分析儀的連接。這就不可避免地引入了 人為因素的不利影響。同時，為了測試 RJ45連接硬件這類雙向 4 通道（16端口）元件的所有傳輸參數，要求矢量網絡分析儀要么具有足夠多的測試端口，要么配 備開關矩陣，這又增加了測試成本。如果僅選用 4 端口網分進行測試，則需頻繁手動更換測試引 線與夾具的連接位置，降低了測試效率、增加了工時成本。

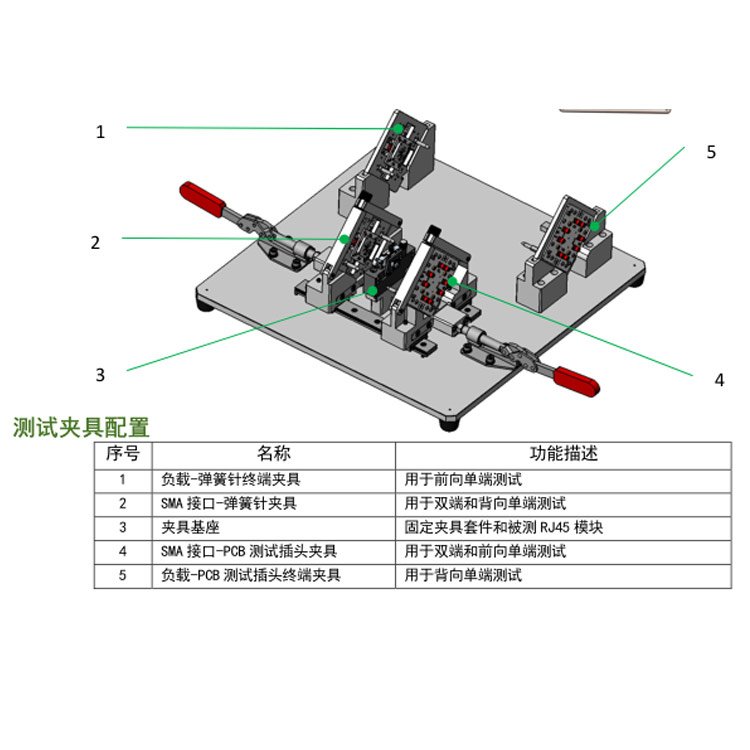

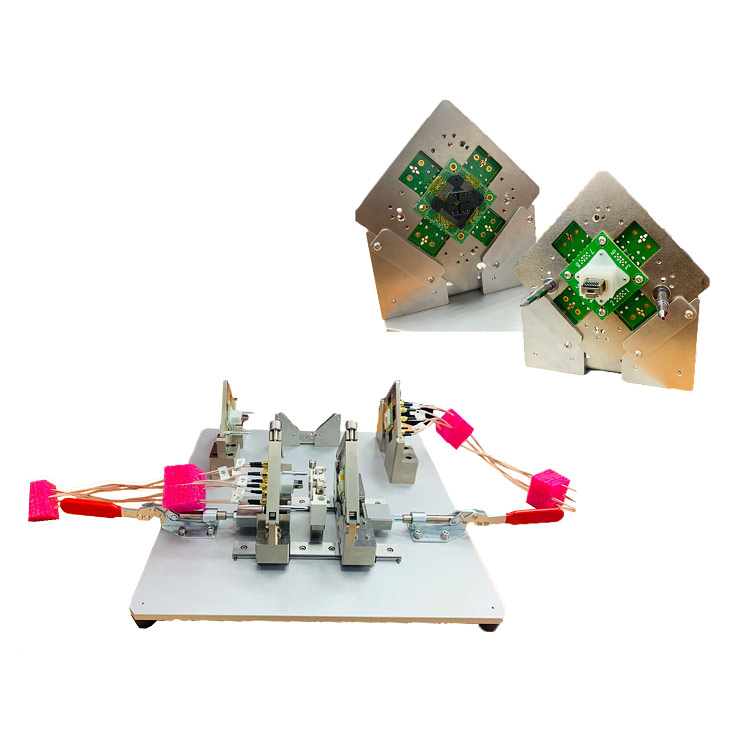

AEM公司針對 RJ45連接硬件的測試特點，研發了專用測試夾具，采用基于PCB的測試插頭，以及

彈簧針頂接方式，被測 RJ45模塊無需卡線。

AEM公司的 8端口網分測試單元——MMVNA, 可單機/ 雙機/多機協同運行，測試端口擴展無上限。僅需 2臺 MMVNA 即可構成 16端口矢量網分測試系統，準確獲知 Cat.6A及以下各類 RJ45連接硬件前向、背向及雙向傳輸 性能參數，實現了“機器代替人”的高速、無損測試，最 大限度地消除了人為因素的影響，測試結果具有高度一致 性和穩定性。

配套控制軟件——VNA Manager，可控制多 臺網分測試單元（受控測試單元數取決于PC機 USB口數量），實現控制設備校準、設置 S參

數、控制測試動態范圍與量程、編輯和調用測 試配置、繪制測試結果曲線圖、保存和調用測 試數據、轉換測試數據格式等功能。
