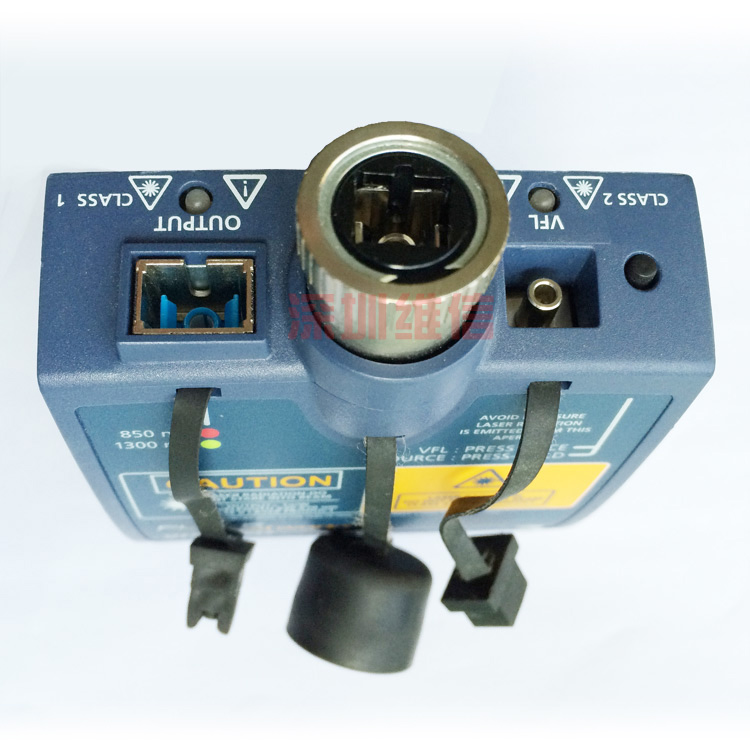

DTX系列線纜認證分析儀儀光纖測試模塊 – DTX-MFM2/DTX-SFM2/DTX-GFM2可為你的分析儀增加光纖長度和損耗測試功能
為 DTX 系列電纜認證分析儀增加了記錄快速的光纜認證和故障定位能力
12秒鐘的自動測試比現有儀器快5倍
隨時可用的背插式光纜模
內置的可視故障定位器（VFL）可查找光纜，驗證連通性和極性，并能發現斷點
通過對講機、查找光纜、監測、雙向測試和單光纜測試等功能提高測試速度
通過 LinkWare 軟件提供1級光纜認證測試報告
在更短的時間內測試更多的光纜，每年節省超過100小時的工作時間
| 光學指標（23oC） | |||
| 輸出/輸入（光源/光功率計）連接器 | Sc/SC | ||
| 光源類型和額定波長 | DTX-MFM2 ：850nm LED 和1300nm LED | ||
| DTX-SFM2 ：1310nm FP 和1550nm FP 激光 | |||
| 光源功率 | DTX-MSM≥-20dBm， DTX-SFM ≥-7dBm | ||
| 長度測量 | DTX-MSM≤5000米（62.5μm 與 50μm光纜） DTX-SFM ≤10,000米（9μm單模光纜） | ||
| 光功率計類型 | InGaAs 探測器 | ||
| 功率測量范圍 | 0至-60dBm（1310nm 和1550nm） | ||
| 0至-53dBm（850nm） | |||
| VFL 技術指標 | |||
| 激光類型和額定波長 | Class II CDRH，650nm | ||
| 輸出模式 | 連續光波或閃爍模式 | ||
| 連接器類型 | 2.5mm 通用型 | ||
DTX 系列光纜測試模塊

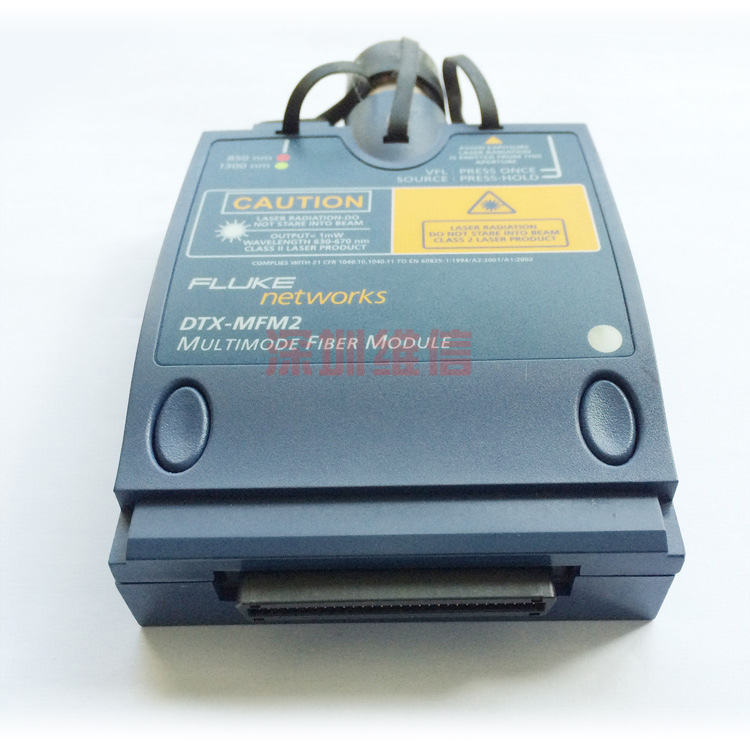

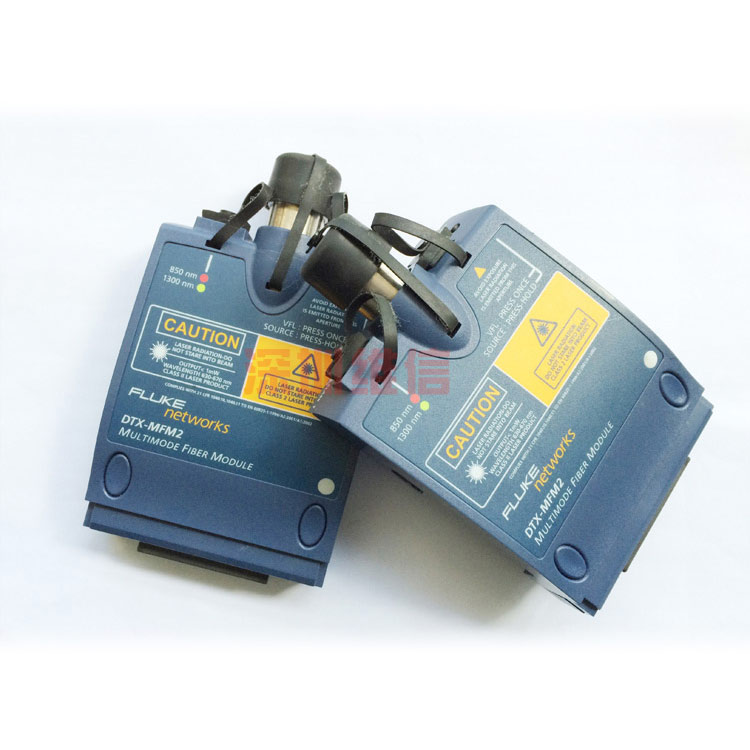

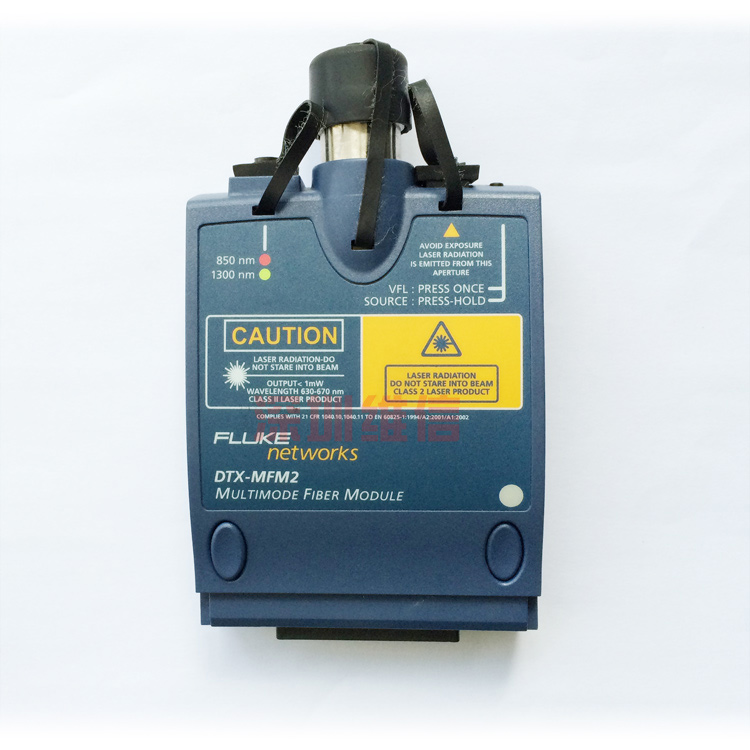

DTX-MFM2 DTX 多模光纖模塊包括兩個模塊（一個用于主測試儀，另一個用于智能遠端測試儀）每個模塊包含單輸出端口組合 850nm 和 -1550nm LED 光源、850-1550 nm 光功率計、集成 VFL、用于功率計的 SC 適配器和一套帶卷軸 的 62.5/125 SC-SC、50/125 SC-SC 測試參考導線（NF-MANDREL-50 和 NF-MANDREL-625）
——————————————————————————–
DTX-SFM2 DTX 單模光纖模塊包括兩個模塊（分別用于主測試儀和智能遠端測試儀）。一個模塊包括單輸出端口組合 1310nm 和 1550 nm 激光光源、850-1550 nm 功率計、集成 VFL 和用于功率計及單模 SC-SC 測試參考導線的 SC 適配器
