DSX CableAnalyzer 系列銅線測試解決方案支持對高達 40 千兆以太網部署的雙絞線布線進行測試和認證，并且可以應對任何布線系統，無論是 Cat 5e、6、6A、8 還是 FA 和 I/II 級，都不在話下。電纜認證是從系統設計開始到系統驗收為止的整個過程的有機組成部分。該過程的執行速度越快，您能得到的利潤就越高。遺憾的是，有許多因素會降低該過程的速度 － 測試儀設置錯誤、測試限值錯誤、等待高技能技師分析或解決故障、錯誤理解結果以及生成了客戶無法理解的測試報告。

作為 Versiv 布線認證產品系列的一員，DSX CableAnalyzer 系列可提供準確、完全無誤的認證結果。安裝過程中會有許多團隊參與其中，采用不同種類的材料以及要求進行多種測試。贏利與否只有幾個百分點的差別。DSX 可對銅纜布線進行認證，符合包括 Level VI/2G 精度要求在內的所有標準，使工作更加容易管理，且能夠提高系統驗收速度。它并不是僅為專業技師和項目經理而設計的。各種技能水平的人員均可用其來改善設置、操作、測試報告的過程并同時管理多個項目。


獨特功能：

與過去使用的電纜測試儀相比，Versiv 通過加速測試過程的每個步驟，使用戶完成更多作業
ProjX 管理系統使從初始設置到系統驗收整個過程的工作變得簡便易行。它避免了一些冗余步驟，并可確保所有測試每次均能一次性正確完成
Taptive 用戶界面使各種技能水平的技術人員都能輕而易舉地完成高級數據分析并輕松地進行設置和操作
LinkWare 管理軟件可提供一流的測試結果分析并提交專業的測試報告
DSX 通過簡單易用的專用診斷工具，減少了修復布線故障所需的時間

標準：

符合推薦的 ISO（IEC WG9 標準 IEC61935-1）Level V 達到 1000 MHz 的準確性要求
支持以太網供電 (PoE) 所需的全套電阻不平衡標準 – IEC61935-1 和 11801-1-4、IEEE 802.3af、IEEE 802.3at、ANSI/TIA-568-C.2
下一代平衡電纜草案 – IEEE 802.3、TIA TR42.7

性能：

十秒鐘的 Cat 6A 測試時間使其成為很快的認證速度
以圖形方式顯示故障源，包括串?dāng)_和屏蔽故障定位，以便更快進行故障排除
以全圖形的方式管理最多 12,000 個測試結果

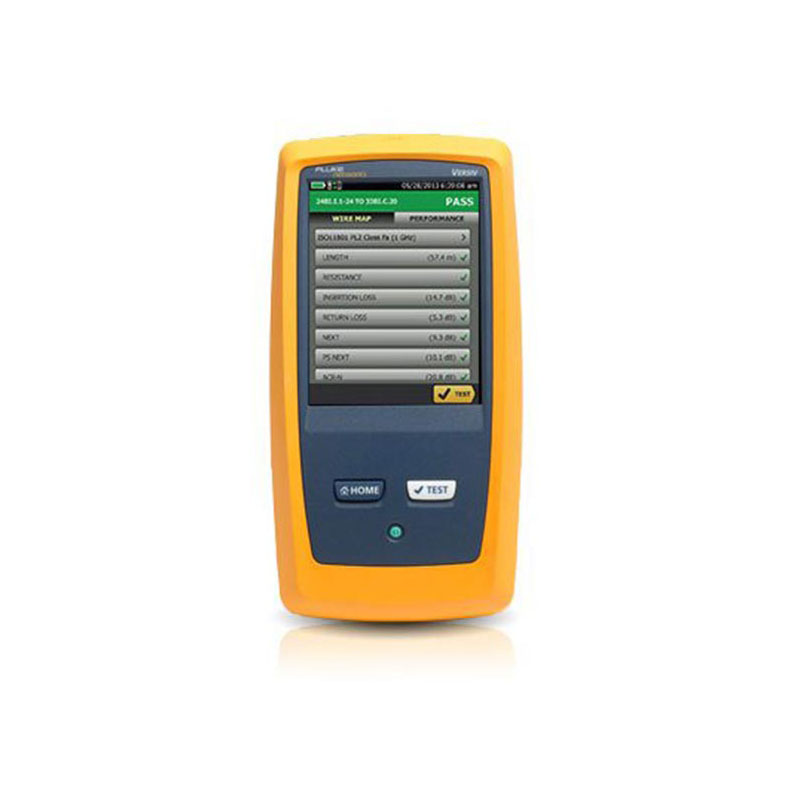

電容觸摸屏讓您能夠通過選擇線纜類型、標準和測試參數更快地設置測試儀
LinkWare 管理軟件上報告了 10 億個鏈路

ProjX? 管理系統

Versiv 的 ProjX? 系統可管理從設置到系統驗收過程的全部項目，確保正確完成所有的測試。輸入項目作業的測試詳情后，ProjX 會將其儲存在一個用整個團隊容易理解的名稱命名的項目文件中。更改模塊或作業時，無需重新輸入詳情。通過利用 U 盤或電子郵件分享項目文件，以支持執行相同作業的多個測試儀。易用且高效。

Taptive? 用戶界面


現在，您可以像使用智能手機那樣輕松地測試多種類型的介質。只需選擇您正在進行的作業，大顯示屏就會確認需要執行的測試。Taptive 有助于您更快速、方便地進入整個布線基礎設施。

Taptive 用戶界面簡化了設置步驟，消除錯誤并加速故障排除過程。

LinkWare? PC Cable Test Management Software

項目經理有全面的工作流程監控和測試結果整合功能。
LinkWare PC 將數據收集到便于客戶理解的單一報告中，突出說明質量和工藝。LinkWare PC 中的 LinkWare Stats 功能提供將測試結果轉化為圖形的自動統計報告，直觀展示性能。該報告能以一種緊湊的、圖形化的格式匯總完整的布線和光纖基礎設施測試數據，以便能輕松地查看余量和定位異常點。


LinkWare? Live 測試結果管理服務
LinkWare Live 是云式服務，任何人可以在任何設備上隨時隨地管理認證工作。通過 LinkWare Live，您可以



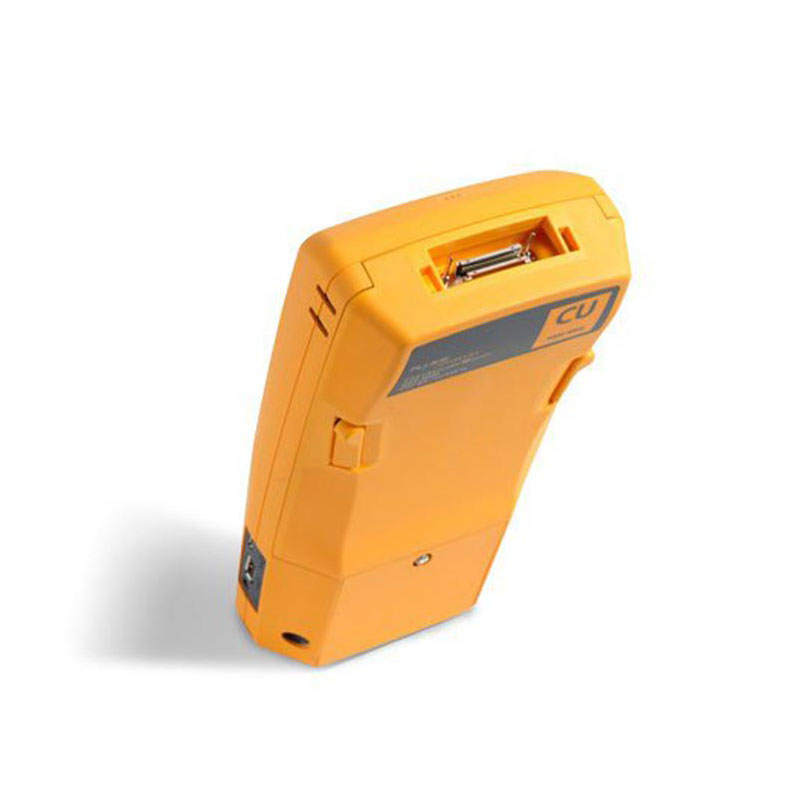

    DSX CableAnalyzer 系列產品有兩種型號：DSX-5000 和 DSX-8000。DSX-5000 認證 Cat 5e、6、6A 和 Class FA 雙絞線，高達 1000 MHz。DSX-8000 認證 Cat 5e、6、6A、Cat 8 和 Class I/II 雙絞線，高達 2000 MHz。


    		銅纜認證

    		DSX-8000 CableAnalyzer?DSX-5000 CableAnalyzer?
    Cat 6A/Class EA 測試時間8 秒10 秒
    Cat 8 /Class I/II 測試時間15 秒
    HDTDX/HDTDR 診斷測試時間≈ 3 秒≈ 3 秒
    內存≈ 5,000 Cat 8 帶圖
    ≈ 12,000 Cat 6A 帶圖    		≈ 12,000 Cat 6A 帶圖
    Level V 精度 (1 GHz)??
    Level VI/2G 精度 (2 GHz)?
    電阻不平衡測量??
    屏蔽完整性檢查??
    TCL 測量??
    ELTCTL 測量??
    CDNEXT 測量??
    CMRL 測量??
    內置 Alien XTalk 模塊??
    通道適配器2 GHz 范圍1 GHz 范圍
    永久鏈路適配器2 GHz 范圍1 GHz 范圍
    可選附件
    跳線適配器Cat 5e、6 和 6A 跳線Cat 5e、6 和 6A 跳線
    同軸電纜適配器??
    M12 適配器??
    TERA 適配器來年夏天 2017?
    GG45 適配器來年夏天 2017?



    線纜類型
    屏蔽和非屏蔽的雙絞 LAN 布線TIA 類別3、4、5、5e、6、6A：100 Ω
    ISO/IEC C、D、E、EA、F 和 FA 等級：100? 和 120?
    標準鏈路接口適配器
    永久鏈路適配器插頭類型：屏蔽的 RJ45
    可選插頭類型：Tera
    通道適配器插座類型：屏蔽的 RJ45
    可選插座類型：Tera
    測試標準
    TIA符合 TIA 568-C.2 要求的類別 3、4、5、5e、6、 6A
    ISO/IEC根據 ISO/IEC 11801:2002 和修正標準進行 C、D、E、EA、F 和 FA 等級認證
    最大頻率1000 MHz
    一般規格
    自動測試速度5e 或 6 類/Class D 或 E 的全雙向自動測試：9 秒。完整的雙向 6A 類/ EA 級自動測試：10 秒
    支持測試參數（測試參數的數量及測試的頻率范圍由所選擇的測試標準決定）接線圖、長度、傳播延遲、延遲偏差、直流回路電阻、插入損耗（衰減）、回波損耗 (RL)、NEXT、衰減串?dāng)_比 (ACR-N)，ACR-F (ELFEXT)，PS ACR-F (ELFEXT)，PS NEXT，PS ACR-N，PS Alien Near End Xtalk (PS ANEXT)，PS Alien Attenuation Xtalk Ratio Far End (PS AACR-F)
    輸入保護能經受持續的電話電壓和 100 mA 的過流。在 ISDN 上偶爾發生超壓現象不會造成損壞
    顯示屏5.7 英寸 LCD，具有感應電容觸摸屏
    箱包由減震材料包覆成型的耐沖擊性塑料箱
    體積已安裝 DSX-5000 模塊和電池的主 Versiv 裝置：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
    重量已安裝 DSX-5000 模塊和電池的主 Versiv 裝置：3 磅，5 盎司 (1.28 kg)
    主機與遠端：鋰離子電池組，7.2 V
    典型的電池壽命：8小時
    充電時間*測試儀關：電量從 10% 充到 90% 需 4小時
    所支持的語言英語、法語、德語、西班牙語、葡萄牙語、意大利語、日語和簡體中文
    校驗維修中心校驗周期為一年
    環境規格
    操作溫度32°F 至 113°F（0°C 至 45°C）
    貯存溫度-4°F 至 +122°F（-20° C 至 +50°C）
    工作相對濕度0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C）
    0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C）
    振動隨機、2 g、5 Hz-500 Hz
    沖擊1 米跌落試驗（無論是否帶有模塊和適配器）
    安全CSA 22.2 No. 61010, IEC 61010-1 第 2 版 + 第 1、2 次修訂
    操作高度13,123 英尺 (4,000 m)
    EMCEN 61326-1
    性能規格**
    6A 類/ EA 級測試模式（或更低鏈路類別）DSX-5000 線纜認證分析儀模塊超越 TIA 1152標準的 IIIe 級要求以及 IEC 61935-1 的 IV 級要求。
    FA 級測試模式DSX-5000 線纜認證分析儀模塊超越 IEC 61935-1 第四版草案中的 V 級要求。
    雙絞線布線1的長度

    		不帶遠端帶遠端
    范圍800 m (2600 ft)150 m (490 ft)
    分辨率0.1 m 或者 1 ft0.1 m 或者 1 ft
    精度± (0.3 m + 2 %)；0 m 至 150 m
    ± (0.3 m + 4 %)；150 m 至 800 m    		± (0.3 m + 2 %)
    傳輸延遲

    		不帶遠端帶遠端
    范圍4000 ns750 ns
    分辨率1 ns1 ns
    精度± (2 ns + 2 %)；0 ns 至 750 ns
    ± (2 ns + 4 %)；750 ns 至 4000 ns    		± (2 ns + 2 %)
    延遲時差
    范圍0 ns 至 100 ns
    分辨率1 ns
    精度± 10 ns
    直流環路電阻測試
    范圍0 Ω 至 540 Ω
    分辨率0.1 Ω
    精度± (1 Ω + 1 %)
    過載恢復時間過電壓后 10 分鐘內恢復額定精度。重復或長期過壓之后需要重新設置基準。


    型號
    型號/名稱說明
    DSX-8000 CableAnalyzer

    DSX-8000 有 2 種版本：無線和非無線。DSX-8000 的無線版本含有 LinkWare Live WiFi 適配器，以下國家可以使用。非無線版本不含 WiFi 適配器，適用于 WiFi 適配器尚未通過認證的國家或不希望接收 Wi-Fi 適配器的客戶。

    DSX-8000-W
    DSX-8000-W

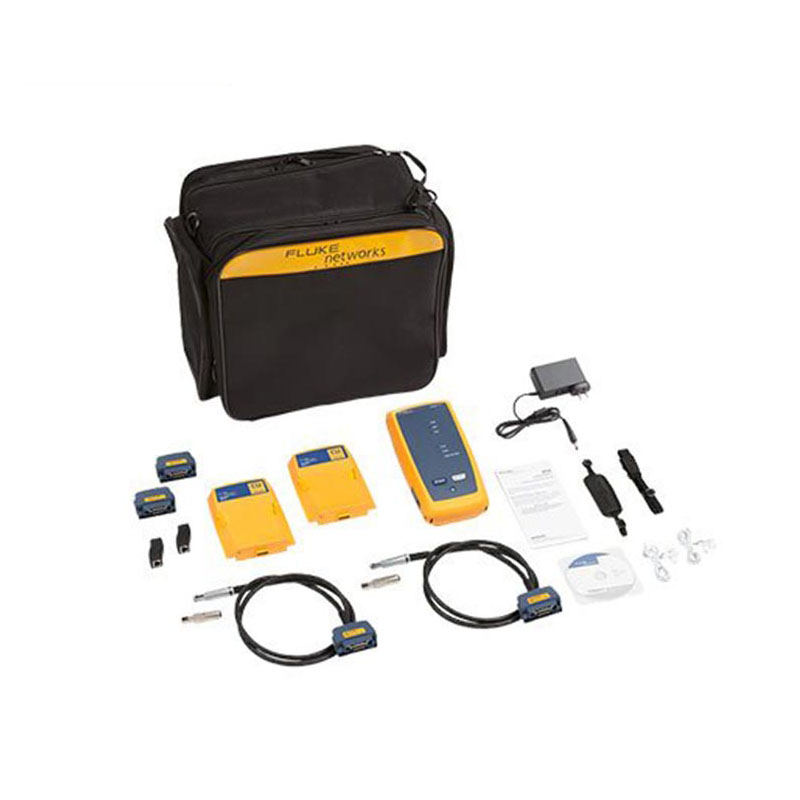

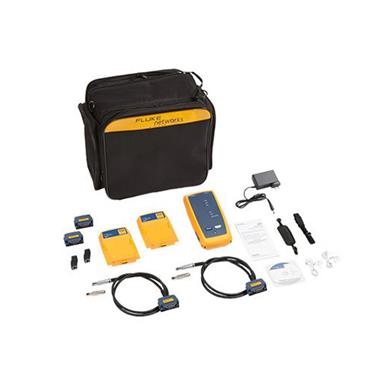

    1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、WiFi 適配器、校準說明和入門指南。


    DSX-8000-W/GLD

    DSX-8000-W 提供 1 年期金牌產品支持（僅限美國和歐洲。歐洲訂購：DSX-8000-W INT/GLD）。

    DSX-8000

    配置同 DSX-8000-W，不含 WiFi 適配器


    DSX-8000-OI-W
    DSX-8000OI-W1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、OptiFiber Quad OTDR 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、(2) 個一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模接入光纖—50 μm、2 根 SC/LC 單模接入光纖—9 μm、USB 光纖檢查視頻探頭及 4 個端頭、LC/LC Simplex 適配器、WiFi 適配器、校準說明和入門指南。

    DSX-8000OI-W/GLD

    DSX-8000 OI -W 提供 1 年金牌支持服務（僅限美國和歐洲。歐洲訂購：DSX-8000OIWINT/GLD）。

    DSX-8000OI配置同 DSX-8000OI-W，不含 WiFi 適配器。

    DSX-8000QI-W
    DSX-8000QI-W1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、USB 視頻檢查探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 攜帶包、WiFi 適配器、校準說明和入門指南。

    DSX-8000QI-W/GLD

    1 年期金牌產品支持，適用于 DSX-8000QI-W （僅限美國和歐洲。歐洲訂購：DSX-8000QIWINT/GLD）。

    DSX-8000QI配置同 DSX-8000QI-W，不含 WiFi 適配器。

    DSX-8000QOI-W
    DSX-8000QOI-W1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、OptiFiber Quad OTDR 模塊、CAT 8/I 級永久鏈路適配器套裝、CAT 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、硬攜箱、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模接入光纖 — 50 μm、2 根 SC/LC 單模接入光纖 — 9 μm、USB 光纖檢查視頻探頭及 4 個端頭、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便攜包、WIFI 適配器、校準說明和入門指南。

    DSX-8000QOI-W/GLD

    年期金牌產品支持，適用于 DSX-8000QOI-W（僅限美國和歐洲。歐洲訂購：DSX-8000QOIWINTGLD）。

    DSX-8000QOI配置同 DSX-8000QOI-W，不含 WiFi 適配器。

    DSX-8000-PRO
    DSX-8000-PRO-WVersiv Professional 工具包，包括 DSX-8000 CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件，含 WiFi 適配器。單擊此處了解所有物品的詳細清單。

    • 參見照片：

    • DSX CableAnalyze

    • CertiFiber Pro OLTS

    • OptiFiber Pro OTDR

    • 光纖檢查與清潔

    • 配件




    DSX-8000-PRO-W/GLD

    1 年期金牌產品支持，適用于 DSX-8000-PRO-W （僅限美國和歐洲。歐洲訂購：DSX-8000PROWINT/GD）。

    DSX-8000-PRO配置同 DSX-8000-PRO-W，不含 WiFi 適配器。

    DSX-8000-MI-W
    DSX-8000MI-W1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber 多模 OLTS 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個通用耦合器、(2) 個AxTalk 終端器、USB 視頻檢測探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF兼容 MM TRC 工具包 50 μm、TRC 便攜包、WiFi 適配器、校準說明和入門指南。

    DSX-8000MI-W/GLD

    1 年期金牌產品支持，適用于 DSX-8000MI-W （僅限美國和歐洲。歐洲訂購：DSX-8000MIWINT/GLD）。

    DSX-8000MI

    配置同 DSX-8000MI-W，不含 WiFi 適配器。


    DSX-8000 附加工具包
    DSX-8000-ADD(2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、校準說明和入門指南.

    DSX-8000-ADD-R1 個 Versiv 遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、校準說明和入門指南。

    DSX-8-CFP-Q-ADD/R1 個 Versiv 遠端單元、(2) 個 DSX-8000 電纜認證分析儀模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便攜包、校準說明和入門指南。

    DSX-8000-OFP-Q-ADD(2) 個 DSX-8000 CableAnalyzer 模塊、OptiFiber Quad OTDR 模塊、Cat 8/I 級永久鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、2 根 SC/LC 多模接入光纖 — 50 μm、2 根 SC/LC 單模接入光纖 — 9 μm、 (2) OTDR 懸掛帶和磁鐵、SC/SC Simplex 適配器、LC/LC Simplex 適配器、校準說明和入門指南。
