DSX-5000 CableAnalyzer 可提高銅纜認證測試的速度，Cat 6A 和 FA 測試速度無可比擬，且符合最嚴苛的 IEC 草案 V 級精度要求。ProjX 管理系統有助于確保在第一次操作時就能正確完成項目設置，并且有助于跟蹤從項目設置到系統驗收過程的進度。Versiv 平臺支持光纖測試模塊（OLTS 和 OTDR）。該平臺易于升級以支持未來標準。使用 Taptive 用戶界面能更快速地進行故障排除，該界面可以圖形方式顯示故障源，包括串?dāng)_、回波損耗和屏蔽故障的準確位置。分析測試結果使用 LinkWare? 管理軟件來創建專業的測試報告。Fluke Networks 的 DSX-5000 CableAnalyzer 已通過 Intertek (ETL) 認證，該認證是根據 IEC-61935-1 標準的 IV 級精度和草案 V 級精度規定以及 ANSI/TIA-1152 標準的 IIIe 級規定進行的。



獨特功能：

與過去使用的電纜測試儀相比，Versiv 通過加速測試過程的每個步驟，使用戶完成更多作業
ProjX 管理系統使從初始設置到系統驗收整個過程的工作變得簡便易行。它避免了一些冗余步驟，并可確保所有測試每次均能一次性正確完成
Taptive 用戶界面使各種技能水平的技術人員都能輕而易舉地完成高級數據分析并輕松地進行設置和操作
LinkWare 管理軟件可提供一流的測試結果分析并提交專業的測試報告
DSX 通過簡單易用的專用診斷工具，減少了修復布線故障所需的時間

標準：

符合推薦的 ISO（IEC WG9 標準 IEC61935-1）Level V 達到 1000 MHz 的準確性要求
支持以太網供電 (PoE) 所需的全套電阻不平衡標準 – IEC61935-1 和 11801-1-4、IEEE 802.3af、IEEE 802.3at、ANSI/TIA-568-C.2
下一代平衡電纜草案 – IEEE 802.3、TIA TR42.7

性能：

十秒鐘的 Cat 6A 測試時間使其成為很快認證速度
以圖形方式顯示故障源，包括串?dāng)_和屏蔽故障定位，以便更快進行故障排除
以全圖形的方式管理最多 12,000 個測試結果
電容觸摸屏讓您能夠通過選擇線纜類型、標準和測試參數更快地設置測試儀
LinkWare 管理軟件上報告了 10 億個鏈路

ProjX? 管理系統

Versiv 的 ProjX? 系統可管理從設置到系統驗收過程的全部項目，確保正確完成所有的測試。輸入項目作業的測試詳情后，ProjX 會將其儲存在一個用整個團隊容易理解的名稱命名的項目文件中。更改模塊或作業時，無需重新輸入詳情。通過利用 U 盤或電子郵件分享項目文件，以支持執行相同作業的多個測試儀。易用且高效。

Taptive? 用戶界面


現在，您可以像使用智能手機那樣輕松地測試多種類型的介質。只需選擇您正在進行的作業，大顯示屏就會確認需要執行的測試。Taptive 有助于您更快速、方便地進入整個布線基礎設施。

Taptive 用戶界面簡化了設置步驟，消除錯誤并加速故障排除過程。

LinkWare? PC Cable Test Management Software

項目經理有全面的工作流程監控和測試結果整合功能。
LinkWare PC 將數據收集到便于客戶理解的單一報告中，突出說明質量和工藝。LinkWare PC 中的 LinkWare Stats 功能提供將測試結果轉化為圖形的自動統計報告，直觀展示性能。該報告能以一種緊湊的、圖形化的格式匯總完整的布線和光纖基礎設施測試數據，以便能輕松地查看余量和定位異常點。


LinkWare? Live 測試結果管理服務
LinkWare Live 是云式服務，任何人可以在任何設備上隨時隨地管理認證工作。通過 LinkWare Live，您可以



    線纜類型
    屏蔽和非屏蔽的雙絞 LAN 布線TIA 類別3、4、5、5e、6、6A：100 Ω
    ISO/IEC C、D、E、EA、F 和 FA 等級：100? 和 120?
    標準鏈路接口適配器
    永久鏈路適配器插頭類型：屏蔽的 RJ45
    可選插頭類型：Tera
    通道適配器插座類型：屏蔽的 RJ45
    可選插座類型：Tera
    測試標準
    TIA符合 TIA 568-C.2 要求的類別 3、4、5、5e、6、 6A
    ISO/IEC根據 ISO/IEC 11801:2002 和修正標準進行 C、D、E、EA、F 和 FA 等級認證
    最大頻率1000 MHz
    一般規格
    自動測試速度5e 或 6 類/Class D 或 E 的全雙向自動測試：9 秒。完整的雙向 6A 類/ EA 級自動測試：10 秒
    支持測試參數（測試參數的數量及測試的頻率范圍由所選擇的測試標準決定）接線圖、長度、傳播延遲、延遲偏差、直流回路電阻、插入損耗（衰減）、回波損耗 (RL)、NEXT、衰減串?dāng)_比 (ACR-N)，ACR-F (ELFEXT)，PS ACR-F (ELFEXT)，PS NEXT，PS ACR-N，PS Alien Near End Xtalk (PS ANEXT)，PS Alien Attenuation Xtalk Ratio Far End (PS AACR-F)
    輸入保護能經受持續的電話電壓和 100 mA 的過流。在 ISDN 上偶爾發生超壓現象不會造成損壞

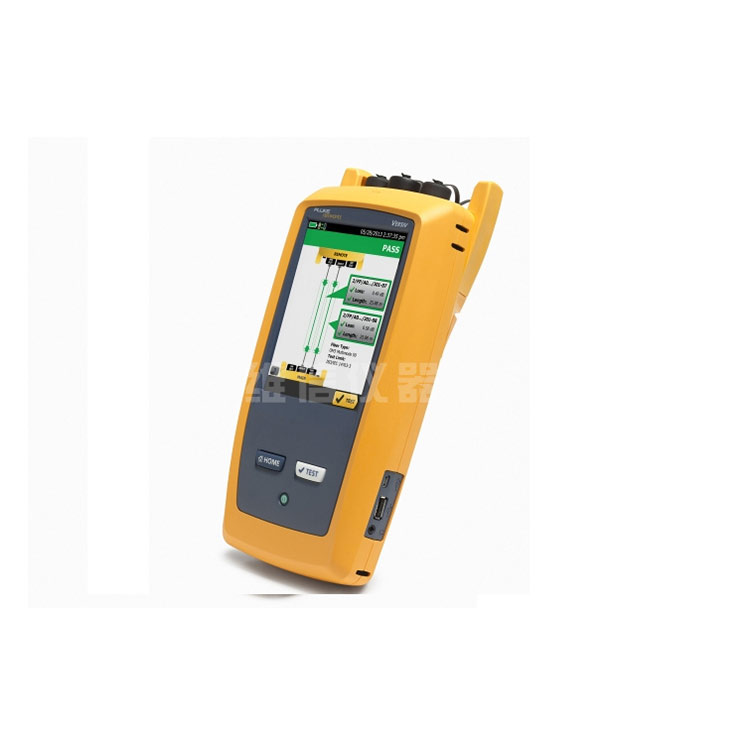

    顯示屏5.7 英寸 LCD，具有感應電容觸摸屏
    箱包由減震材料包覆成型的耐沖擊性塑料箱
    體積已安裝 DSX-5000 模塊和電池的主 Versiv 裝置：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
    重量已安裝 DSX-5000 模塊和電池的主 Versiv 裝置：3 磅，5 盎司 (1.28 kg)
    主機與遠端：鋰離子電池組，7.2 V
    典型的電池壽命：8小時
    充電時間*測試儀關：電量從 10% 充到 90% 需 4小時
    所支持的語言英語、法語、德語、西班牙語、葡萄牙語、意大利語、日語和簡體中文
    校驗維修中心校驗周期為一年
    環境規格
    操作溫度32°F 至 113°F（0°C 至 45°C）
    貯存溫度-4°F 至 +122°F（-20° C 至 +50°C）
    工作相對濕度0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C）
    0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C）
    振動隨機、2 g、5 Hz-500 Hz
    沖擊1 米跌落試驗（無論是否帶有模塊和適配器）
    安全CSA 22.2 No. 61010, IEC 61010-1 第 2 版 + 第 1、2 次修訂
    操作高度13,123 英尺 (4,000 m)
    EMCEN 61326-1
    性能規格**
    6A 類/ EA 級測試模式（或更低鏈路類別）DSX-5000 線纜認證分析儀模塊超越 TIA 1152標準的 IIIe 級要求以及 IEC 61935-1 的 IV 級要求。
    FA 級測試模式DSX-5000 線纜認證分析儀模塊超越 IEC 61935-1 第四版草案中的 V 級要求。
    雙絞線布線1的長度

    		不帶遠端帶遠端
    范圍800 m (2600 ft)150 m (490 ft)
    分辨率0.1 m 或者 1 ft0.1 m 或者 1 ft
    精度± (0.3 m + 2 %)；0 m 至 150 m
    ± (0.3 m + 4 %)；150 m 至 800 m    		± (0.3 m + 2 %)
    傳輸延遲

    		不帶遠端帶遠端
    范圍4000 ns750 ns
    分辨率1 ns1 ns
    精度± (2 ns + 2 %)；0 ns 至 750 ns
    ± (2 ns + 4 %)；750 ns 至 4000 ns    		± (2 ns + 2 %)
    延遲時差
    范圍0 ns 至 100 ns
    分辨率1 ns
    精度± 10 ns
    直流環路電阻測試
    范圍0 Ω 至 540 Ω
    分辨率0.1 Ω
    精度± (1 Ω + 1 %)
    過載恢復時間過電壓后 10 分鐘內恢復額定精度。重復或長期過壓之后需要重新設置基準。


    DSX5000標準配置清單：
    1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、校準說明和入門指南。

    DSX5000QI標準配置清單：
    1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber 四模 OLTS 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、大號便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、USB 視頻檢查探頭及 4 個探尖、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 攜帶包、校準說明和入門指南。

    DSX5000OI標準配置清單：
    1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、OptiFiber 四模 OTDR 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級渠道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、硬質便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模發射電纜—50 μm、2 根 SC/LC 單模發射電纜—9 μm、USB 光纖檢查視頻探頭及 4 個探尖、LC/LC Simplex 適配器、校準說明和操作手冊入門指南。

    DSX5000QOI標準配置清單：
    1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber 四模 OLTS 模塊、OptiFiber 四模 OTDR 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級渠道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、硬質便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模發射電纜—50 μm、2 根 SC/LC 單模發射電纜—9 μm、USB 光纖檢查視頻探頭及 4 個探尖、(2) 個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 μm、SC/SC SM TRC 工具包、TRC 便攜包、校準說明和操作手冊入門指南。


    DSX5000MI標準配置清單：
    1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer? 模塊、(2) 個 CertiFiber 多模 MM OLTS 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級渠道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、大號便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個通用耦合器、(2) 個AxTalk 端接器、USB 視頻檢測探頭及 4 個探尖、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 μm、TRC 便攜包、校準說明和操作手冊入門指南。

    DSX-ADD-R標準配置清單：
    1 個 Versiv 遠端、(2) 個 DSX-5000 電纜認證分析儀模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、校準說明和入門指南。


    DSX-CFP-Q-ADD-R標準配置清單：
    1 個 Versiv 遠端、(2) 個 DSX-5000 電纜認證分析儀模塊、(2) 個 CertiFiber 四模 OLTS 模塊、CAT 6A/ EA 級永久鏈路適配器套裝、CAT 6A/ EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、大號便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2)個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便攜包、校準說明和入門指南。

    DSX-OFP-Q-ADD標準配置清單：
    (2) 個 DSX-5000 電纜認證分析儀模塊、OptiFiber 四模 OTDR 模塊、CAT 6A/ EA 級永久鏈路適配器套裝、CAT 6A/EA 級渠道適配器套裝、(2) 個耳機、大號便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、SC/SC Simplex 適配器、2 根 SC/LC 多模發射電纜—50 μm、2 根 SC/LC 單模發射電纜—9 μm、 (2) OTDR 懸掛工具包、SC/SC Simplex 適配器、LC/LC Simplex 適配器、校準說明和入門指南。

    DSX-ADD標準配置清單：
    (2) 個 DSX-5000 CableAnalyzer 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、校準說明和入門指南。

    其他可選配件：

    DSX-PLA001       DSX 通用永久鏈路適配器



    DSX-PLA004S      DSX CAT 6A/ EA 永久鏈路測試適配器套裝

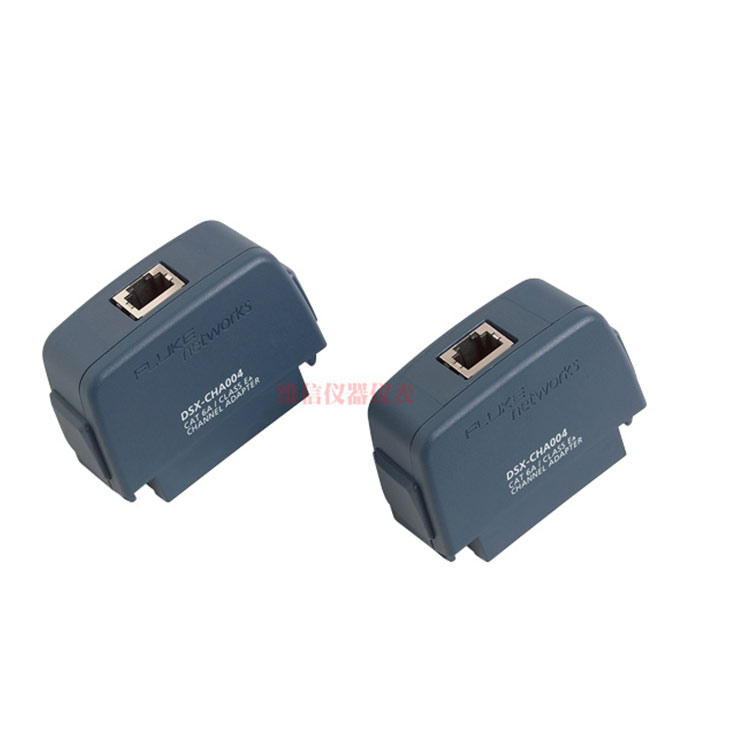

    DSX-CHA004S     DSX CAT 6A/ EA 通道測試適配器套裝



    DSX-CHA003S     DSX CAT 6A/ EA 通道測試適配器套裝



    DSX-PC5ES      超五類CAT5E 類跳接線的ptach cord適配器套裝



    DSX-PC6S      六類CAT6 類跳接線的ptach cord適配器套裝







    DSX-PLA011S DSX TERA CAT 7A/ FA 永久鏈路測試適配器套裝



    DSX-CHA011S DSX TERA Cat 7A/ FA 通道測試適配器套裝







    DSX-CHA012S DSX GG45 級別 FA 通道適配器套裝



    DSX-CHA021S DSX M12 4 位適配器套裝





    VERSIV-TSET Versiv 耳機



    VERSIV-SM-箱 Versiv 小便攜箱





    VERSIV-BACKPK-STRP Versiv 大便攜箱背帶



    VERSIV-電池 Versiv 電池



    VERSIV-ACUN Versiv 充電器
