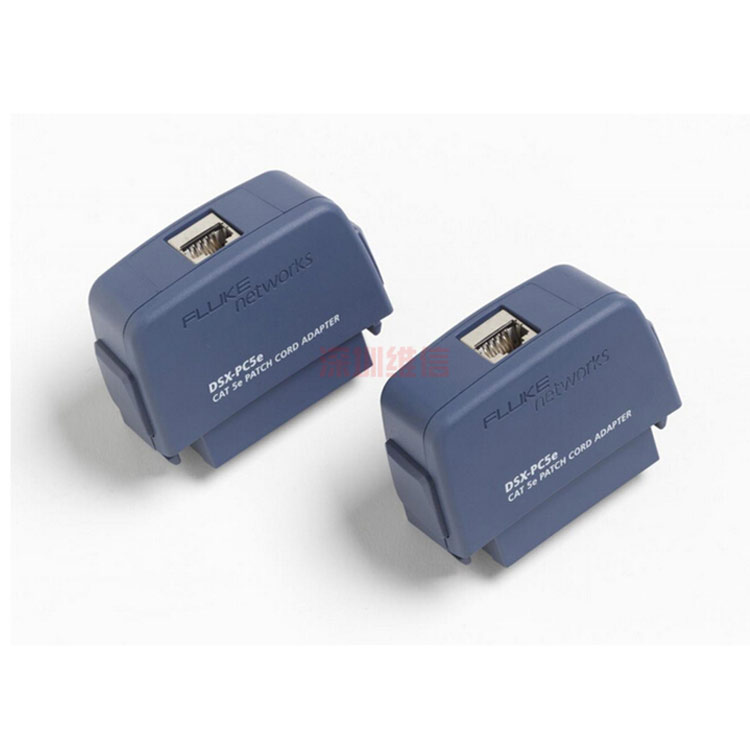

DSX-PC5ES超五類適配器主要用于配合DSX5000測試超五類跳線。

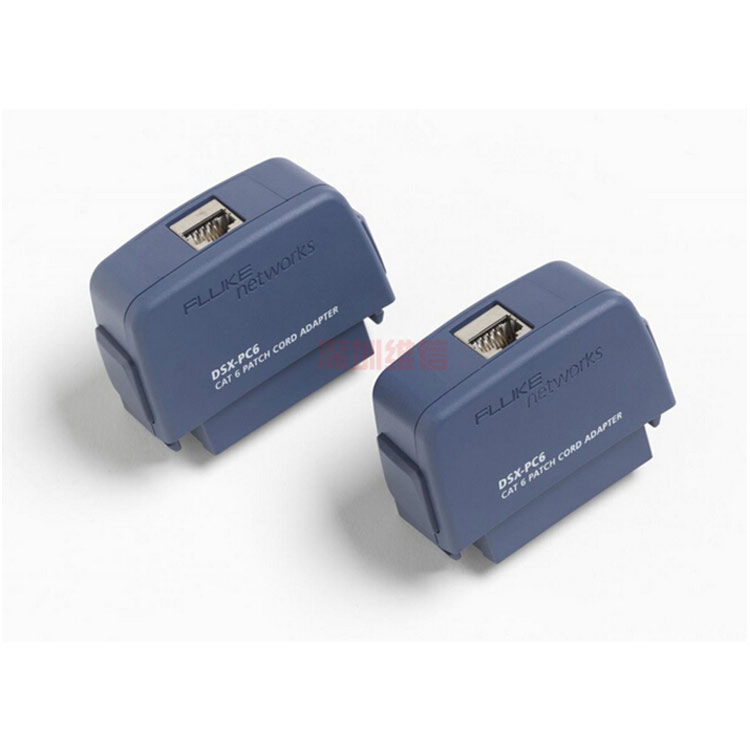

DSX-PC6S六類跳線適配器配合DSX5000測試六類跳線。
DSX-PC6AS超六類跳線適配器配合DSX5000測試超六類跳線。
跳線模塊，將使購買福祿克FLUKE DSX-5000電纜認證分析儀的客戶有能力測試跳線了。
福祿克DSX-5000產品簡介：
DSX-5000 線纜認證分析儀可提高銅纜認證測試的速度，Cat 6A 和 FA 測試速度無可比擬，且符合最嚴苛的 IEC 草案 V 級精度標準。ProjX 管理系統有助于確保在第一次操作時就能正確完成項目設置，并且有助于跟蹤從項目設置到系統驗收過程的進度。Versiv 平臺支持光纖測試（OLTS 和 OTDR模塊），以及 Wi-Fi 分析和以太網故障排除。該平臺易于升級以支持未來標準。使用 Taptive 用戶界面能更快速地進行故障排除，該界面可以圖形方式顯示故障源，包括串?dāng)_、回波損耗和屏蔽故障的準確位置。分析測試結果使用 LinkWare 管理軟件來創建專業的測試報告。
Fluke Networks 的 DSX-5000 CableAnalyzer 已通過 Intertek (ETL) 認證，該認證是根據 IEC-61935-1 標準的 IV 級精度和草案 V 級精度規定以及 ANSI/TIA-1152 標準的 IIIe 級規定進行的。
| 線纜類型 | |
| 屏蔽和非屏蔽的雙絞 LAN 布線 | TIA 類別3、4、5、5e、6、6A：100 Ω ISO/IEC C、D、E、EA、F 和 FA 等級：100? 和 120? |
| 標準鏈路接口適配器 | |
| 永久鏈路適配器 | 插頭類型：屏蔽的 RJ45 可選插頭類型：Tera |
| 通道適配器 | 插座類型：屏蔽的 RJ45 可選插座類型：Tera |
| 測試標準 | |
| TIA | 符合 TIA 568-C.2 要求的類別 3、4、5、5e、6、 6A |
| ISO/IEC | 根據 ISO/IEC 11801:2002 和修正標準進行 C、D、E、EA、F 和 FA 等級認證 |
| 最大頻率 | 1000 MHz |
| 一般規格 | |
| 自動測試速度 | 5e 或 6 類/Class D 或 E 的全雙向自動測試：9 秒。完整的雙向 6A 類/ EA 級自動測試：10 秒 |
| 支持測試參數（測試參數的數量及測試的頻率范圍由所選擇的測試標準決定） | 接線圖、長度、傳播延遲、延遲偏差、直流回路電阻、插入損耗（衰減）、回波損耗 (RL)、NEXT、衰減串?dāng)_比 (ACR-N)，ACR-F (ELFEXT)，PS ACR-F (ELFEXT)，PS NEXT，PS ACR-N，PS Alien Near End Xtalk (PS ANEXT)，PS Alien Attenuation Xtalk Ratio Far End (PS AACR-F) |
| 輸入保護 | 能經受持續的電話電壓和 100 mA 的過流。在 ISDN 上偶爾發生超壓現象不會造成損壞 |
| 顯示屏 | 5.7 英寸 LCD，具有感應電容觸摸屏 |
| 箱包 | 由減震材料包覆成型的耐沖擊性塑料箱 |
| 體積 | 已安裝 DSX-5000 模塊和電池的主 Versiv 裝置：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米） |
| 重量 | 已安裝 DSX-5000 模塊和電池的主 Versiv 裝置：3 磅，5 盎司 (1.28 kg) |
| 主機與遠端： | 鋰離子電池組，7.2 V |
| 典型的電池壽命： | 8小時 |
| 充電時間* | 測試儀關：電量從 10% 充到 90% 需 4小時 |
| 所支持的語言 | 英語、法語、德語、西班牙語、葡萄牙語、意大利語、日語和簡體中文 |
| 校驗 | 維修中心校驗周期為一年 |
| 環境規格 | |
| 操作溫度 | 32°F 至 113°F（0°C 至 45°C） |
| 貯存溫度 | -4°F 至 +122°F（-20° C 至 +50°C） |
| 工作相對濕度 | 0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C） 0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C） |
| 振動 | 隨機、2 g、5 Hz-500 Hz |
| 沖擊 | 1 米跌落試驗（無論是否帶有模塊和適配器） |
| 安全 | CSA 22.2 No. 61010, IEC 61010-1 第 2 版 + 第 1、2 次修訂 |
| 操作高度 | 13,123 英尺 (4,000 m) |
| EMC | EN 61326-1 |
| 性能規格** | |
| 6A 類/ EA 級測試模式（或更低鏈路類別） | DSX-5000 線纜認證分析儀模塊超越 TIA 1152標準的 IIIe 級要求以及 IEC 61935-1 的 IV 級要求。 |
| FA 級測試模式 | DSX-5000 線纜認證分析儀模塊超越 IEC 61935-1 第四版草案中的 V 級要求。 |
| 雙絞線布線1的長度 | ||
| 不帶遠端 | 帶遠端 | |
| 范圍 | 800 m (2600 ft) | 150 m (490 ft) |
| 分辨率 | 0.1 m 或者 1 ft | 0.1 m 或者 1 ft |
| 精度 | ± (0.3 m + 2 %)；0 m 至 150 m ± (0.3 m + 4 %)；150 m 至 800 m | ± (0.3 m + 2 %) |
| 傳輸延遲 | ||
| 不帶遠端 | 帶遠端 | |
| 范圍 | 4000 ns | 750 ns |
| 分辨率 | 1 ns | 1 ns |
| 精度 | ± (2 ns + 2 %)；0 ns 至 750 ns ± (2 ns + 4 %)；750 ns 至 4000 ns | ± (2 ns + 2 %) |
| 延遲時差 | |
| 范圍 | 0 ns 至 100 ns |
| 分辨率 | 1 ns |
| 精度 | ± 10 ns |
| 直流環路電阻測試 | |
| 范圍 | 0 Ω 至 540 Ω |
| 分辨率 | 0.1 Ω |
| 精度 | ± (1 Ω + 1 %) |
| 過載恢復時間 | 過電壓后 10 分鐘內恢復額定精度。重復或長期過壓之后需要重新設置基準。 |
DSX5000標準配置清單：
1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、校準說明和入門指南。
DSX5000QI標準配置清單：
1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber 四模 OLTS 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、大號便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、USB 視頻檢查探頭及 4 個探尖、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 攜帶包、校準說明和入門指南。
DSX5000OI標準配置清單：
1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、OptiFiber 四模 OTDR 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級渠道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、硬質便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模發射電纜—50 μm、2 根 SC/LC 單模發射電纜—9 μm、USB 光纖檢查視頻探頭及 4 個探尖、LC/LC Simplex 適配器、校準說明和操作手冊入門指南。
DSX5000QOI標準配置清單：
1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber 四模 OLTS 模塊、OptiFiber 四模 OTDR 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級渠道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、硬質便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模發射電纜—50 μm、2 根 SC/LC 單模發射電纜—9 μm、USB 光纖檢查視頻探頭及 4 個探尖、(2) 個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 μm、SC/SC SM TRC 工具包、TRC 便攜包、校準說明和操作手冊入門指南。
DSX5000MI標準配置清單：
1 套 Versiv 主機和遠端、(2) 個 DSX-5000 CableAnalyzer? 模塊、(2) 個 CertiFiber 多模 MM OLTS 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級渠道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、大號便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個通用耦合器、(2) 個AxTalk 端接器、USB 視頻檢測探頭及 4 個探尖、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 μm、TRC 便攜包、校準說明和操作手冊入門指南。
DSX-ADD-R標準配置清單：
1 個 Versiv 遠端、(2) 個 DSX-5000 電纜認證分析儀模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、校準說明和入門指南。
DSX-CFP-Q-ADD-R標準配置清單：
1 個 Versiv 遠端、(2) 個 DSX-5000 電纜認證分析儀模塊、(2) 個 CertiFiber 四模 OLTS 模塊、CAT 6A/ EA 級永久鏈路適配器套裝、CAT 6A/ EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、大號便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2)個 LC/LC Simplex 適配器、SC/LC 符合 EF 標準的 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便攜包、校準說明和入門指南。
DSX-OFP-Q-ADD標準配置清單：
(2) 個 DSX-5000 電纜認證分析儀模塊、OptiFiber 四模 OTDR 模塊、CAT 6A/ EA 級永久鏈路適配器套裝、CAT 6A/EA 級渠道適配器套裝、(2) 個耳機、大號便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、SC/SC Simplex 適配器、2 根 SC/LC 多模發射電纜—50 μm、2 根 SC/LC 單模發射電纜—9 μm、 (2) OTDR 懸掛工具包、SC/SC Simplex 適配器、LC/LC Simplex 適配器、校準說明和入門指南。
DSX-ADD標準配置清單：
(2) 個 DSX-5000 CableAnalyzer 模塊、CAT 6A/EA 級永久鏈路適配器套裝、CAT 6A/EA 級通道適配器套裝、(2) 個耳機、(2) 條手拎帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、校準說明和入門指南。
其他可選配件：
DSX-PLA001 DSX 通用永久鏈路適配器

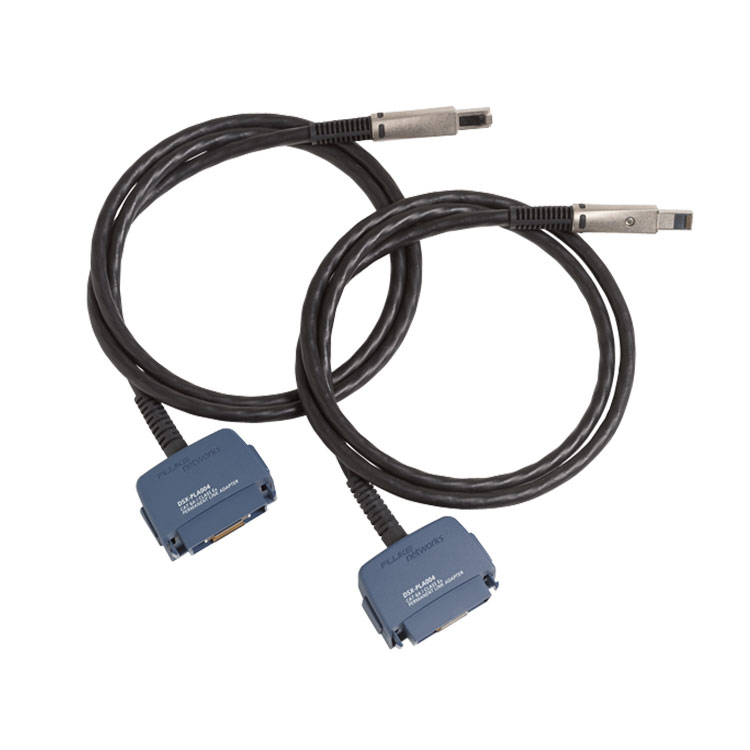

DSX-PLA004S DSX CAT 6A/ EA 永久鏈路測試適配器套裝
DSX-CHA004S DSX CAT 6A/ EA 通道測試適配器套裝
DSX-CHA003S DSX CAT 6A/ EA 通道測試適配器套裝
DSX-PC5ES 超五類CAT5E 類跳接線的ptach cord適配器套裝
DSX-PC6S 六類CAT6 類跳接線的ptach cord適配器套裝
DSX-PLA011S DSX TERA CAT 7A/ FA 永久鏈路測試適配器套裝

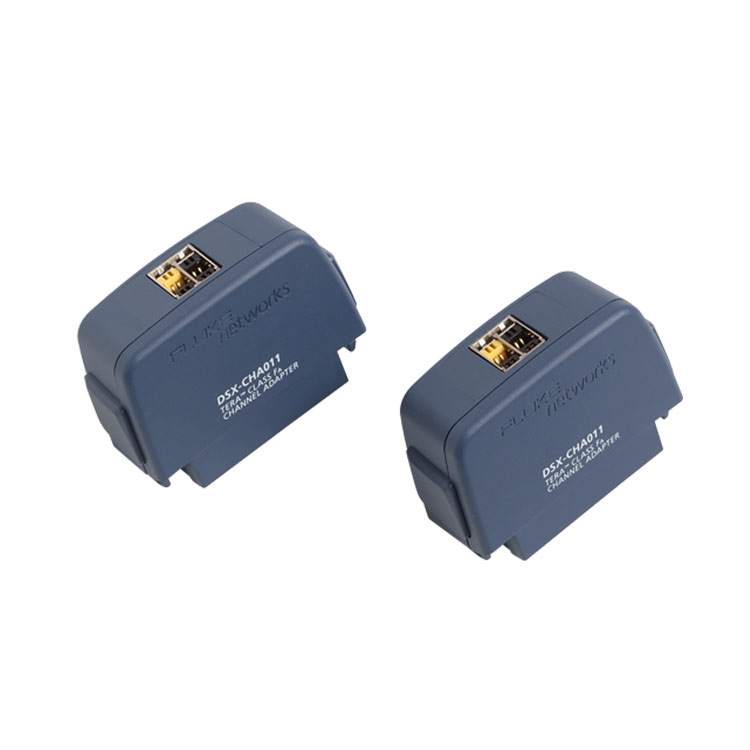

DSX-CHA011S DSX TERA Cat 7A/ FA 通道測試適配器套裝
DSX-CHA012S DSX GG45 級別 FA 通道適配器套裝
DSX-CHA021S DSX M12 4 位適配器套裝
VERSIV-TSET Versiv 耳機
VERSIV-SM-箱 Versiv 小便攜箱
VERSIV-BACKPK-STRP Versiv 大便攜箱背帶
VERSIV-電池 Versiv 電池
VERSIV-ACUN Versiv 充電器
