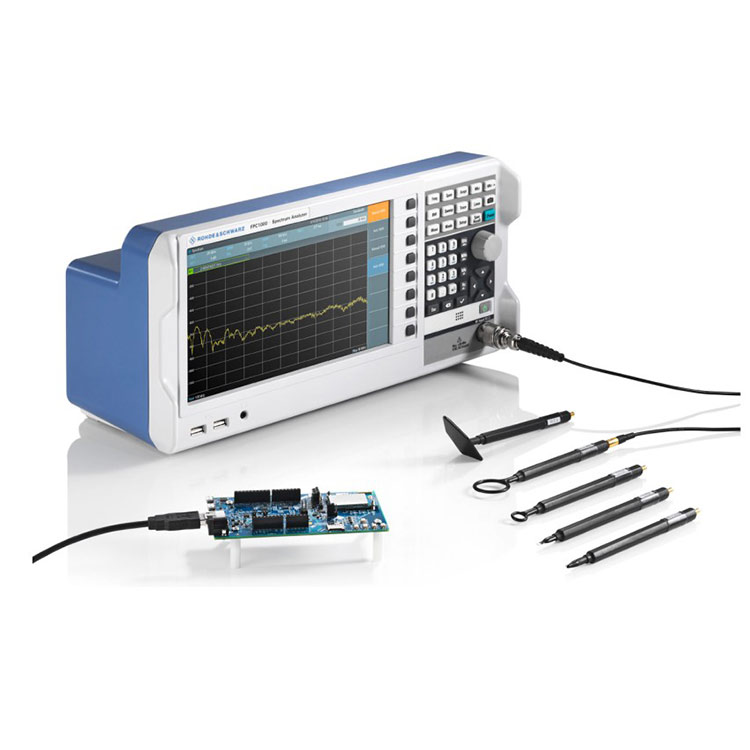

R&S?FPC 頻譜分析儀
入門級產品，性能超乎所料
簡介
質量出眾和創新不一定意味著高價位。R&S?FPC 頻譜分析儀以實惠的價格提供優異性能。它采用德國工程設計和與高端儀器相同的質量標準。
規格
頻率范圍 | R&S?FPC1000/FPC1500 基本單元 | 5 kHz 至 1 GHz |
帶 R&S?FPC-B2 選件 | 5 kHz 至 2 GHz | |
帶 R&S?FPC-B2 和 R&S?FPC-B3 選件 | 5 kHz 至 3 GHz | |
頻率分辨率 | 1 Hz | |
分辨率帶寬 | 1 Hz 至 3 MHz，1/3 序列 | |
頻譜純度，SSB 相位噪聲 | f = 500 MHz | |
30 kHz | < –88 dBc (1 Hz)，典型值 –92 dBc (1 Hz) | |
100 kHz | < –98 dBc (1 Hz)，典型值 –103 dBc (1 Hz) | |
1 MHz | < –120 dBc (1 Hz)，典型值 –125 dBc (1 Hz) | |
顯示平均噪聲電平 | 0 dB 射頻衰減，50 Ω 端接， | |
前置放大器 = 關閉 | ||
1 MHz 至 10 MHz | < –127 dBm，典型值 –135 dBm | |
10 MHz 至 2 GHz | < –142 dBm，典型值 –150 dBm | |
2 GHz 至 3 GHz | < –138 dBm，典型值 –147 dBm | |
前置放大器 = 開啟（需要 R&S?FPC-B22 選件） | ||
1 MHz 至 10 MHz | < –147 dBm，典型值 –157 dBm | |
10 MHz 至 2 GHz | < –158 dBm，典型值 –165 dBm | |
2 GHz 至 3 GHz | < –155 dBm，典型值 –163 dBm | |
三階截止點 (TOI) | 無互調動態范圍，2 × –20 dBm 信號電平， | |
fin = 1 GHz | +7 dBm（測量值） | |
fin = 2.4 GHz | +10 dBm（測量值） | |
單端口矢量網絡分析儀 | 頻率范圍 | 2 MHz 至 1/2/3 GHz |
輸出功率 | –10 dBm | |
跟蹤源 | 頻率范圍 | 5 kHz 至 1/2/3 GHz |
輸出功率 | –30 dBm 至 0 dBm | |
獨立信號源 | 頻率范圍 | 5 kHz 至 1/2/3 GHz |
輸出功率 | –30 dBm 至 0 dBm | |
FPC1000
訂單號碼 1328.6660.02
5 kHz 至 1/2/3 GHz
典型值 -165 dBm
典型值 -103 dBc

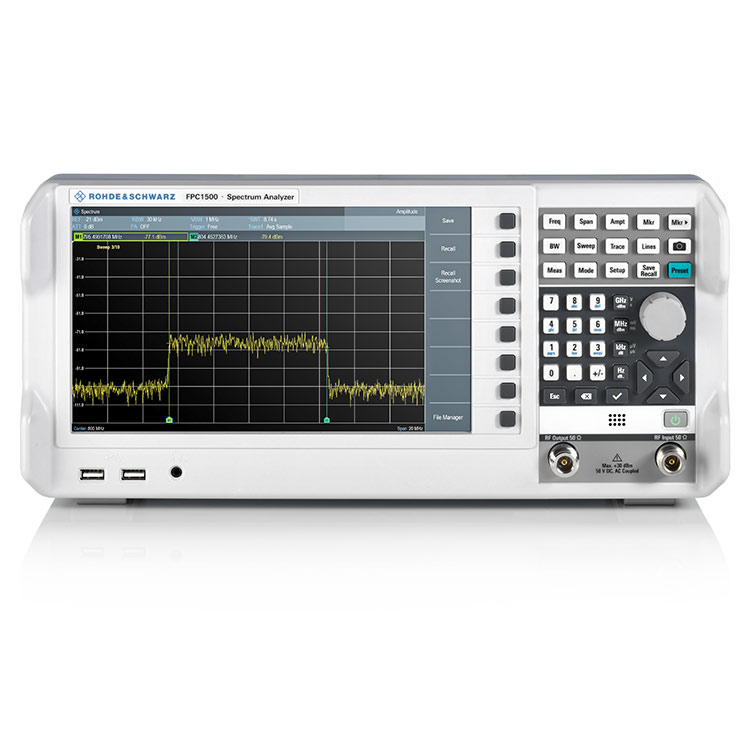

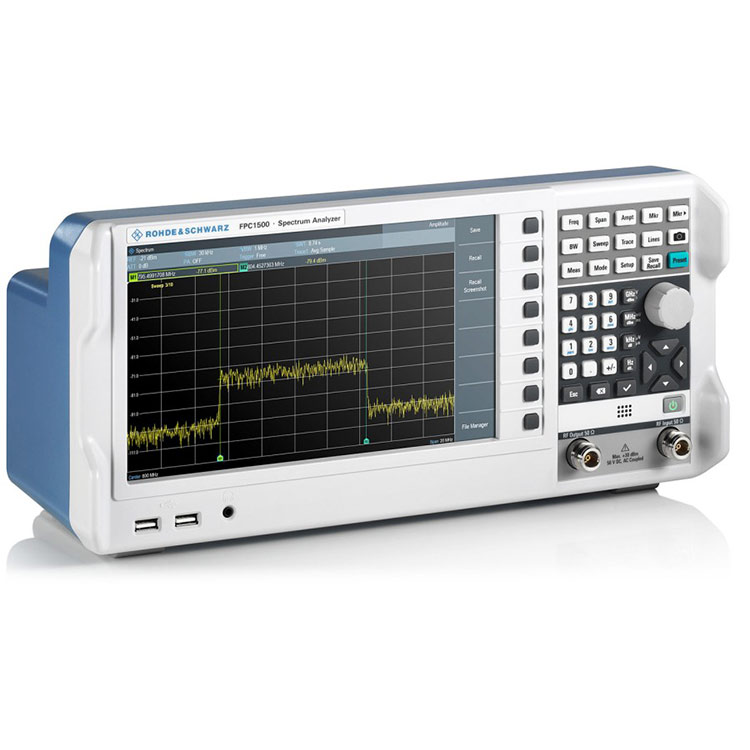

FPC1500
訂單號碼 1328.6660.03
頻率范圍
5 kHz 至 1/2/3 GHz
靈敏度
典型值 -165 dBm
相位噪聲（100KHZ 時）
典型值 -103 dBc
