什么是WideOptix-SR4 ？AEM 公司的 WideOptix 傳輸性能測試平臺，針對 100GBASE-SR4 光纜高速鏈路性能測試，提供了高效、**、便捷的一攬子解決方案。WideOptix 系統執行眼圖模板測試，并在幾分鐘內對光纜傳輸質量提供客觀信息。通過 PC 機 USB 端口進行控制，采用標準 Linux 軟件的 WideOptix 系統易于設置和操作。

多模光纖的帶寬挑戰

多模光纖在短距高速數據傳輸應用中有著非常強的價格優勢。不過，隨著數據速率增加到 25Gbps及更高，多模光纖的固有帶寬局限性就不能被忽略了。在光纖上進行損耗測試不能揭示其帶寬局限性，這會導致昂貴的運行故障。

     通常采用測試誤碼率（BER）的方法來驗證多模光纖帶寬，但誤碼率測試更適合于評價有源設備的特性，例如收發器特性。而且，對于無源光元件特性測試可能是非常耗時的。多模光纖能抗環境電磁噪聲干擾，其性能主要受限于固有帶寬限值。多模光纖帶寬是由差模延遲（DMD）現象所決定的。差模延遲來自于不同模式的光波傳播路徑的差異，這一現象導致高速信號的失真。差模延遲所引起帶寬限值是固定的，可通過更快算法的眼圖有效地測試，節約時間、降低復雜度。來自 AEM 公司的 WideOptix 測試系統基于帶寬驗證，對多模光纖和元件給出“有的放矢”的眼圖測試結果。TIA 和 ISO 等標準化組織要求對安裝后的光纜進行認證測試。盡管認證測試是必要的，但常規認證測試的效果對于識別光纖運行過程中的光塞事件仍有局限性。常規認證測試不能確認光纖性能是否好到足以支持希望達到的傳輸速率。由于 OM2 級別的多模光纖典型帶寬在若干 GHz范圍內，所以一般認為對帶寬承載能力進行分別測試是不必要的，但是隨著數據速率的快速提升，多模光纖帶寬局限性可能在數據網絡中成為災難性的瓶頸。更高等級多模光纜，例如 OM4，為單根光纖上承載 25Gbps 速率，傳輸距離至少 100m 而設計。但是如果聲稱滿足 OM4 性能的光纖出現性能劣化，就會出現大量誤碼或使數據鏈路完全喪失功能。WideOptix 是一款易于操作的測試系統，能在開通實際數據業務前探測帶寬局限性，以快速、詳細、明確的報告，標識出被測光纜合格與否。

運行原理 WideOptix-SR4 測試系統可看作在 25GHz 頻率內極高速信號發生器和示波器的精巧別致與有的放矢地組合。系統的主要目的是描述被測光纖的帶寬性能。這種描述是通過觀察信號經被測件（光纖）傳播后的波形改變來實現的。通過分析眼圖（用類似眼睛形狀的圖形描述方波經被測件傳輸后產生畸變的術語）完成對波形改變的定量測試。在如此高的頻率之下，對信號波形進行高分辨率采樣（觀察）是不現實的。為避免這一問題，測試設備確保事件波形（來自信號發生器）對于接收器而言是“已知”的。以此為目的的典型設備——采樣示波器，利用來自信號發生器的信號波形沿予以“鎖定”，然后對相位改變增量的多個波形進行采樣。來自信號發生器的特殊離散“鎖定”信號連接到采樣示波器。WideOptix-SR4 利用更加精簡的設計，以相同的時鐘鎖定發送器和接收器，使接收器“感知”傳輸信號。
WideOptix-SR4 測試系統取代了兩臺獨立設備（信號發生器和采樣示波器），將其功能組合成一臺設備。此方案的主要先進之處在于接收電路與傳輸信號（激勵信號）是“親密無間”的。以技術語言描述，這種“親密無間”源于這一事實：**的時鐘為接收器即產生了傳輸信號，又產生了采樣信號。

對于多模光纖的常規認證測試僅測試損耗 和長度。常規認證測試不能保證多模光纖 能支持希望的高速應用。 標準的認證測試儀是采用低速信號進行損 耗測試，不能探測出帶寬限值。WideOptix 是確認光纖是否適合希望的數據速率應用 的可靠測試系統。

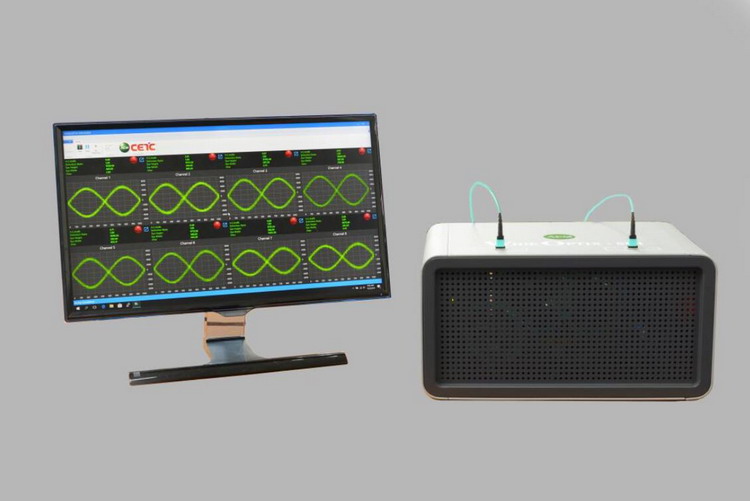

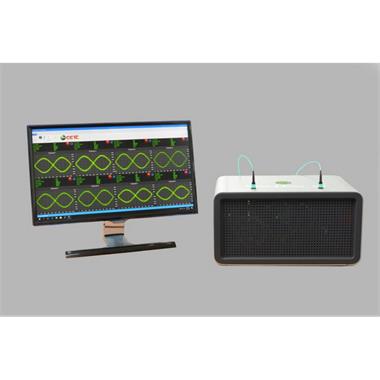

- WideOptix-SR4 測試系統由主測試單元和對其進行控制的常規 Windows 系統的 PC 機組成。
PC 機軟件——WideOptix Manager 提供以下功能：
- 控制測試單元
- 捕獲來自 MPO 光纜 8 個通道的眼圖測試數據
- 呈現眼圖度量數據，包括以 dB 值描述的自動測試眼圖質量
- 可以預先設置，以及用戶設置合格/不合格限值
- 可以設置 MPO 接線圖（A/B/C）
- 控制實際測試
- 提供每個通道的合格/不合格結果
- 生成測試報告

應用實例：

WideOptix-SR4 用于 100GBASE-SR4 布線的測試
IEEE100GBASE-SR4 標準針對數據中心和 5G 無線基礎設施的 100G 傳輸?shù)耐ㄐ判枨筇峁┝烁咚俸偷?成本方案。對于短距（short-reach）100Gbps以太網鏈路，采用支持100m傳輸距離的OM3和OM4 多模光纖是個理想的系統。盡管采樣多模光纖（替代昂貴的單模光纖）的 100GBASE-SR4 標準具有 價格優勢，但挑戰來自于確認 MPO 光纜傳輸性能?；緭p耗測試不可能確定光纖是否滿足預期使 用的傳輸性能。差模延遲（DMD）參數在限定多模光纖的高速傳輸性能方面扮演了重要角色。 AEM 的 WideOptix 傳輸性能測試平臺針對 100GBASE-SR4 布線的高速鏈路性能測試提供了便捷的一 攬子解決方案。測試系統在幾分鐘內執行眼圖測試，并提供關于8通道MPO光纜的傳輸質量客觀信息。 通過 PC 機 USB 端口控制，運行標準 Linux 軟件，可方便地對 WideOptix 進行設置和操作。
