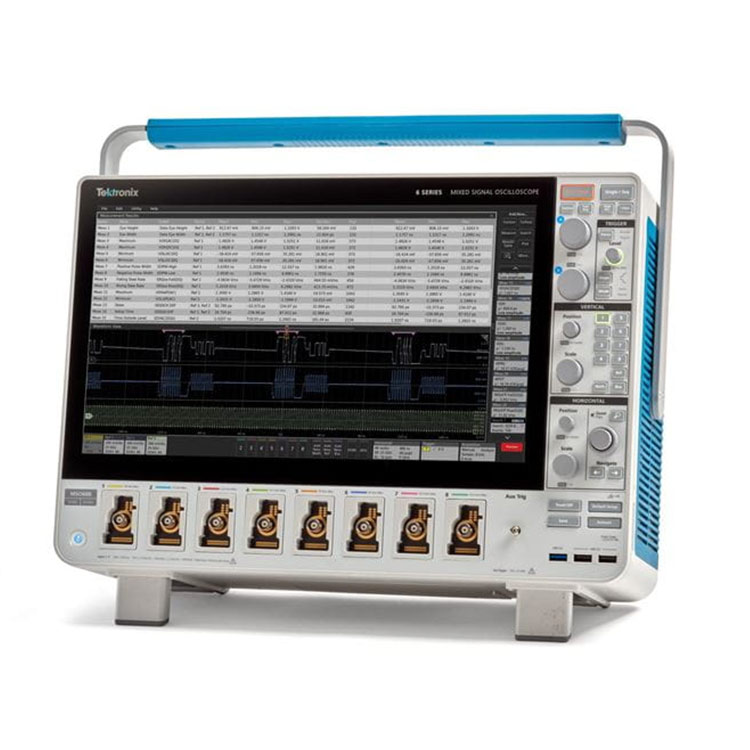

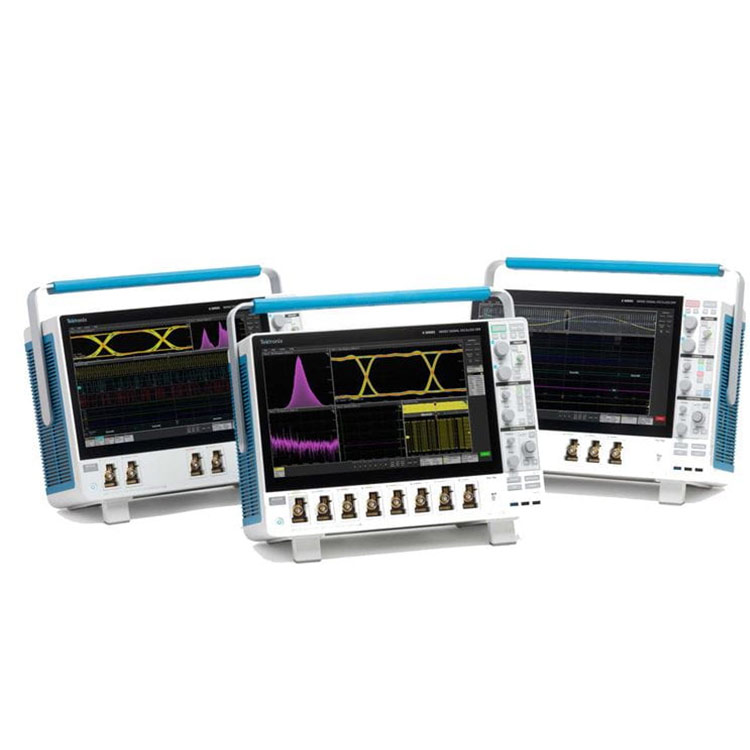

輸入通道

• 4 個 FlexChannel^? 輸入

• 每個 FlexChannel 提供了：

• 一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時兩者

• 使用 TLP058 邏輯探頭時 8 個數字邏輯輸入

帶寬 (所有模擬通道)

• 1 GHz、2.5 GHz、4 GHz、6 GHz、8 GHz（可升級）

采樣率 (所有模擬/數字通道)

• 實時: 25 GS/s

• 插補: 2.5 TS/s

記錄長度 (所有模擬/數字通道)

• 62.5 M 點標配

• 125 M 點和 250 M 點選配升級

波形捕獲率

• >500,000 個波形/秒

垂直分辨率

• 12 位 ADC

• 高分辨率模式下高達 16 位

標準觸發類型

• 邊沿，脈寬，欠幅脈沖，超時，窗口，邏輯，建立時間和保持時間，上升/下降時間，并行總線，順序，可視觸發

• 輔助觸發 ≤5 V_RMS，50Ω，400 MHz（僅邊沿觸發）

標準分析

• 光標：波形，V 條，H 條，V 和 H 條

• 測量：36 項

• 頻譜視圖：頻域分析，獨立控制頻域和時域

• FastFrame^TM：分段內存采集模式，最大觸發速率 >664,000 波形/秒

• 示圖：時間趨勢、直方圖、頻譜

• 數學：基本波形代數、FFT、高級公式編輯器

• 搜索: 搜索任何觸發標準

• 抖動：TIE 和相位噪聲

選配分析

• 高級抖動和眼圖分析

• 高級功率測量和分析

選配串行總線觸發，解碼和分析

• I²C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD,      LIN, FlexRay, SENT, USB 2.0, 以太網, I²S, LJ, RJ, TDM,      MIL-STD-1553, ARINC429

選配串行一致性測試

• 以太網, USB 2.0, 汽車以太網,      MIPI D-PHY 1.2

選配內存分析

• DDR3 調試、分析和一致性測試

任意波形/函數發生器

• 50 MHz 波形生成

• 波形類型：任意波形，正弦，方波，脈沖，鋸齒波，三角形，DC 電平，高斯，洛倫茲，指數上升/下降，Sin(x)/x，隨機噪聲，半正弦，心電圖

數字電壓表¹

• 4 位 AC RMS、DC 和 DC+AC RMS 電壓測量

觸發頻率計數器¹

• 8 位

顯示器

• 15.6 英寸 (396 mm) TFT 彩色

• 高清 (1920 x 1080) 分辨率

• 容性（多觸點）觸摸屏

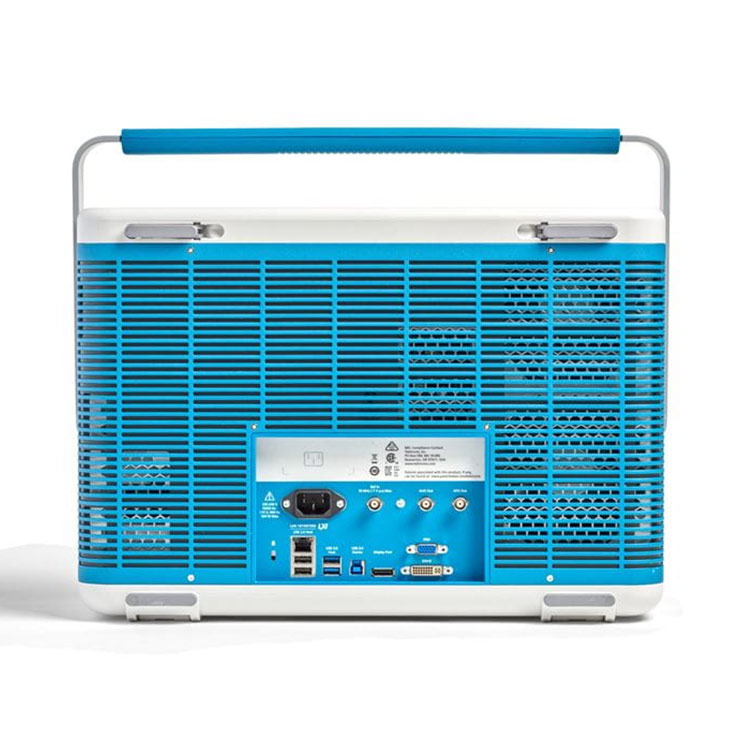

連接能力

• USB 主控（6 端口），USB 3.0 設備（1 端口），LAN（10/100/1000 Base-T 以太網），顯示器端口，DVI-I，VGA

e*Scope^?

• 使用標準網絡瀏覽器，通過網絡連接遠程查看和控制示波器

保修

• 標配 3 年保修

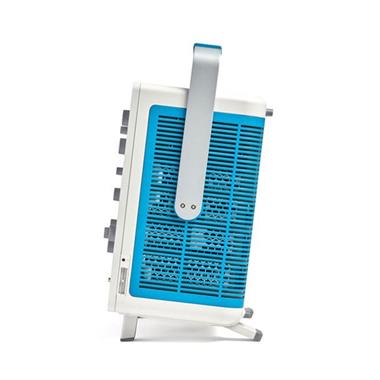

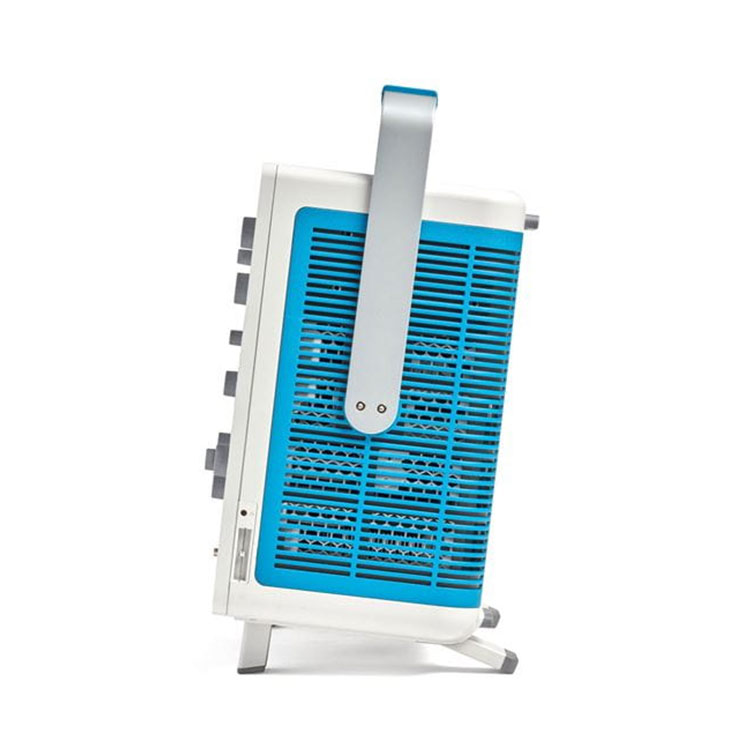

外觀尺寸

• 309 mm（12.2 英寸）高 x 454 mm（17.9 英寸）寬 x 204 mm（8.0 英寸）深

• 重量：<12.88 公斤（28.4 磅）
