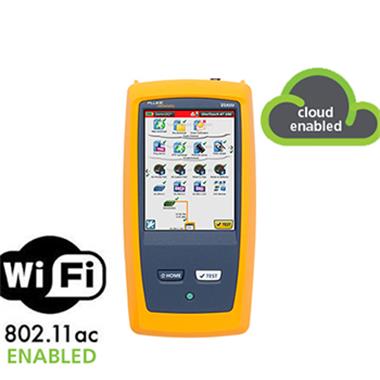

手持式 OneTouch AT G2 網絡助手提供了多種故障排除方案。測試儀采用雙重銅纜和光纖測試端口，以方便排除 10/100/1000 Mbps 雙絞線和 100/1000 Mbps 光纖以太網網絡的故障。無需鏡像端口或分路器，雙端口簡化了在線數據包捕獲和 VoIP 監控。為了進行 Wi-Fi 網絡故障排除，OneTouch AT G2 測試儀集成了 802.11ac 雙波段 Wi-Fi 無線電和 3x3 天線。測試儀連接至有線和 Wi-Fi 網絡時，在單一頁面上并列顯示測試結果，有助于問題域隔離。
OneTouch AT Network Assistant 采用模塊化設計。10G 模塊用于在高達 10Gbps 速率下測試有線 100Mbps 到 10Gbps 以太網交換機端口和鏈路性能。
可自行配置的用于標準化測試的配置文件
自動化的一鍵式故障診斷
1 小時測試時間僅需 1 分鐘完成
使用一鍵式 AutoTest 自動測試配置文件中定義的所有事項。AutoTest 測試從物理層開始，經過有線和無線基礎設施，直到網絡服務和用戶定義應用程序測試。清晰的通過/失敗和警告指示器可突出顯示潛在問題。最高級的通過/失敗標識可提供一目了然的整體狀態。
OneTouch AT 型號比較
Wi-Fi 和有線客戶端設備連接測試
通過測試鏈路協商，確定最近的交換機，以及監測主要交換機端口統計數據來了解客戶端如何與有線基礎設施連接。帶 G2 模塊的 OneTouch AT 可以測試 IEEE 802.11a、.11b、.11g、.11n 和 .11ac Wi-Fi 網絡。其通過測試客戶端與最近的接入點之間的連接、識別接入點名稱、通道和安全類型，檢查身份認證和關聯過程，并監測主要接入點和網絡統計數據（包括接入點的漫游詳情），了解客戶端設備如何與 Wi-Fi 基礎設施連接。對于有線客戶端，帶 G2 模塊的 OneTouch AT 測試 10/100/1000BASE-T 雙絞線和 100BASE-FX/1000BASE-X 光纖以太網，而帶 10G 模塊的 OneTouch AT 通過光纖網絡為 100/1000/10GBASE-T 和 1000 BASE-X SFP/10 G BASE-SR/LR SFP+ 以太網測試 RJ-45 測試端口。
網絡服務測試
測試 DHCP 服務器響應能力。確定有線和 Wi-Fi DHCP 服務器，查看報價、接受時間和租賃信息。測試 DNS 服務器響應能力。確定有線和 Wi-Fi DNS 服務器，查看 DNS 查尋時間。同時，決定是否提供第二 DHCP 地址。如果是意外或潛在惡意服務器，則使用路徑分析工具 - 層 2 和層 3 路徑分析 - 來追蹤設備，以緩解問題。
網絡應用測試
通過測定可用性和響應指標確定基于服務器的應用程序是否為所報告問題的根源。將適合應用程序的性能測試添加到自動測試配置文件：ping (ICMP)、連接 (TCP)、網絡 (HTTP)、文件 (FTP)、多播 (IGMP)、視頻 (RTSP) 或電子郵件 (SMTP)。各項測試在 OneTouch AT 主頁上均以圖標形式表示。運行自動測試后，點擊主頁上的測試圖標，獲取應用程序性能的詳細分解說明，包括 DNS 查尋時間、服務器響應時間以及數據速率。
測試結果同時顯示，以輕松進行有線/Wi-Fi 和 IPv4/IPv6 性能對比。以下為幾個示例：ping（拼接）您的 WLAN 控制器，連接至 VoIP 呼叫管理器上的端口 2000，下載具有 Web 界面的應用程序頁面，從服務器上傳或下載文件，訂閱多播組，訪問點播流媒體視頻服務器中的視頻內容，或者向您的手機發送文本消息電子郵件。
 |
本地、內聯網和互聯網性能
了解網絡服務的性能和以下位置托管的基于服務器的應用程序的性能：在本地數據中心、公司內聯網服務器上或通過公共網絡訪問的服務器上。通過組合協同定位服務和應用程序來創建以位置為中心的自動測試配置文件。測定不同組的服務水平，快速找出問題。
定期自動測試
OneTouch AT 通過 Link-Live 云服務提供定期自動測試功能。這些即時快照將幫助您診斷不時發生的網絡問題。
基于云的結果管理
一旦 OneTouch AT 連接至 Link-Live 云服務，有線和無線網絡連接測試結果和自動測試結果都可以自動上傳至顯示板，方便項目管理和報告。您可在任何能夠上網且有瀏覽器的地方使用任何設備隨時查看云上托管的服務。它對于需要即時查看測試結果的遠程團隊的管理者尤其有用。此外，利用 AirCheck G2、LinkSprinter 或 LinkRunner 的團隊有一個指示板系統，用來管理網絡連接測試的結果，因為所有這些手持網絡工具都連接到 Link-Live 云服務。
遠程可見性、控制和文件訪問
使用內置 RJ-45 管理端口或可選 USB Wi-Fi 適配器以遠程控制 OneTouch AT 并遠程訪問已保存的文件。任何直接在 OneTouch AT 上使用觸摸屏執行的操作均可使用電腦、筆記本、平板電腦或智能手機遠程實現。減少傳送到報告問題的客戶位置所花費的時間、費用以及其他不便。Webcam 支持可實時、遠程查看測試儀周圍的環境。 通過云服務遠程控制裝置還可以遍歷 NAT 設備，這在辦公室外進行故障診斷時非常有用。
有線網絡發現和分析

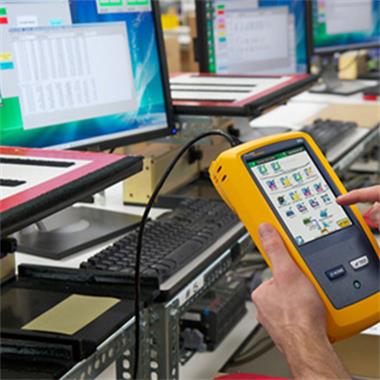

自動發現銅線和光纖連接設備以及關鍵設備屬性。從十四種不同排序中選擇，獲取有線網絡的不同視圖。例如，根據 IPv4 或 IPv6 地址進行排序可識別已使用的和可用的地址?；蛘甙凑战粨Q機名稱/插槽/端口進行排序，以了解網絡設備上的連接位置。按照發現的問題進行排序，快速找出潛在的問題。其他發現輔助分析工具有助于解決問題及創建配置文件。例如，多端口統計信息工具提供交換機、路由器和接入點端口統計數據，包括速度、雙工、插槽、端口、VLAN、主機計數、使用率、丟棄率和錯誤率。Devices on Port 工具可監視連接到各個交換機端口的設備。路徑分析工具會在 OneTouch AT 和目標設備之間提供一個層 2 和 3 跟蹤路由，包括每次跳躍的時間和 SNMP 交換機和路由端口統計數據。
 |  | ||
 |  |
Wi-Fi 網絡發現和分析

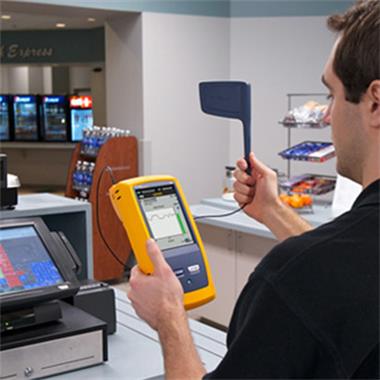

自動發現 Wi-Fi 設備和關鍵設備屬性，包括 802.11ac 新接入點和客戶端。從二十個上下文相關排序中選擇，獲取無線網絡的不同視圖。例如，根據信號強度排序可解決 Wi-Fi 覆蓋范圍問題。根據 MAC 制造商排序可以發現 Wi-Fi 設備的類型，以及其相對于 SSID、AP 和信道的連接方式。根據信道排序可以確認信道間距和使用問題。根據授權狀態排序可以找出潛在的安全違規行為。其他發現輔助分析工具有助于解決問題及安全實施。如果通過有線分析還發現了 Wi-Fi 設備，跨鏈路功能可幫助實現一鍵在有線和 Wi-Fi 分析視圖間進行切換。
 |  | ||
 |  |
端對端路徑性能評估
通過端對端的路徑性能評估，確保新安裝或升級的有線和 Wi-Fi 網絡達到 SLA 目標，并且能夠滿足新的更高帶寬的應用程序的需要。評估本地 OneTouch AT 和遠端 OneTouch AT 對等設備或遠端 LinkRunner 反射器間的吞吐量、丟幀、延遲和抖動。遠端對等設備提供上行和下行的結果，而遠端反射器提供往返的結果。在銅線和光纖網絡上評估速率達到 1 Gbps 時的性能，在 Wi-Fi 網絡上評估速率達到 600 Mbps 時的性能。特殊用途型號的存在幫助實現了同一設備上的 OneTouch AT 有線接口與 Wi-Fi 接口間的測試，無需遠端設備。
VoIP 分析
在線實現 IP 電話和網絡之間的 OneTouch AT 連接，進行實時故障排除和分析。VoIP 分析測試揭示了 PoE、DHCP、TFTP、SIP 和 SCCP 的相關問題。該測試可以了解未加密的 SIP 和SCCP 流量，以調試 VoIP 電話問題，并量化 VoIP 呼叫質量。可以選擇同時捕獲 VoIP 會話。
|
|
捕獲信息包功能
在需要使用數據包層級的視圖解決復雜的網絡或應用程序問題時捕獲有線、Wi-Fi、VoIP 和自動測試流量。通過過濾流量捕獲最重要的部分。將捕獲文件導出到計算機中，以便用協議分析軟件進行解碼和分析。捕獲單端口、兩個端口集合或客戶端設備和網絡間的在線端口的有線流量。在線捕獲避免配置交換機鏡像端口或安裝單獨的分路器的復雜性、所需的時間和成本。通過信道和模式捕獲 Wi-Fi 流量（20 MHz 或 40 MHz+）。
|
| 常規 | |
| 尺寸（模塊和電池已安裝） | 10.3 英寸 x 5.3 英寸 x 2.9 英寸（26.2 厘米 x 13.5 厘米 x7.3 厘米） |
| 重量（模塊和電池已安裝） | 3.5 磅（1.6 千克） |
| 顯示屏 | 5.7 英寸（14.5 厘米）LCD，帶有投射式電容觸摸屏，480 x 640 像素 |
| 交流適配器 | 輸入：100-240 Vac, 50-60 Hz, 1.0 A 輸出：+15 Vdc, 2.0 A |
| 電池類型 | 鋰離子電池組，7.2 V |
| 電池壽命 | 依據使用類型的不同，大約 3-4 小時 測試儀關閉時電量從 10% 充到 90% 需要 4 小時 |
| 內存 | 內置：系統和用戶文件間共享 2 GB SD 卡：4/8 GB，為實現最佳性能選擇的品牌和型號 USB 2.0 A 型端口：適用于 USB 大容量存儲設備 |
| 有線網絡接口 | |

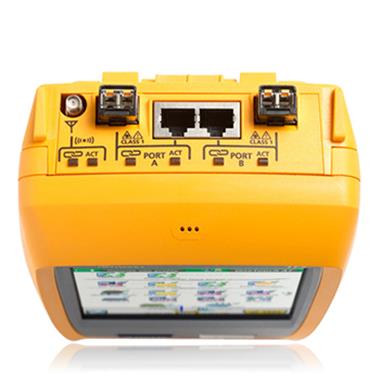

| 網絡分析端口 | 兩種 RJ-45 10/100/1000BASE-T 以太網 2 個小型可插拔 (SFP) 100BASE-FX/1000BASE-X Ethernet |
| 管理端口 | 一種 RJ-45 10/100BASE-T 以太網 |
| 所支持的網絡標準 | IEEE 10BASE-T、IEEE 100BASE-T、IEEE 1000BASE-T、IEEE 100BASE-FX、IEEE 1000BASE-X |
| RFC 和標準 MIB 使用了 | 1213、1231、1239、1285、1493、1512、1513、1643、1757、1759、2021、2108、2115、2127、2233、2495、2515、2558、2618、2737、2790、2819、3592、3895、3896、4188、4502。 |
| 不可連接到電話網絡 | OneTouch AT 分析儀并非設計用于連接電話網絡。 OneTouch AT 分析儀并非設計用于連接 ISDN 線路。 除非通過符合監管機構要求的計算機網絡調制解調器設備，否則不得連接到電話網絡或 ISDN 線路。 |
| Wi-Fi 網絡接口 | |
| Wi-Fi 連接性 | 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac |
| 數據傳輸速率 | 802.11a：6/9/12/24/36/48/54 Mbps 802.11b：1/2/5.5/11 Mbps 802.11g：6/9/12/24/36/48/54 Mbps 802.11n (20 MHz)：MCS0-23，達 216 Mbps 802.11n (40 MHz)：MCS0-23，達 450 Mbps 802.11ac(80 MHz):MCS0NSS1-MCS9NSS3，高達 1.3 Gbps |
| 工作頻率 | 2.412 ~ 2.484 GHz（工業、科學、醫學頻段） 5.170 ~ 5.825 GHz |
| 安全性 | 64/128 位 WEP 密鑰、WPA、WPA2、802.1X |
| 傳送輸出功率1（容差：± 2.0 dBm） | 802.11a：16 dBm ± 2 dBm @ 54 Mbps 802.11b：20 dBm ± 2 dBm @ 11 Mbps 802.11g：17 dBm ± 2 dBm @ 54 Mbps 802.11gn HT20：17 dBm ± 2 dBm @ MCS23 802.11gn HT40：16 dBm ± 2 dBm @ MCS23 802.11an HT20：15 dBm ± 2 dBm @ MCS23 802.11an HT40：15 dBm ± 2 dBm @ MCS23 802.11ac VHT20:13 dBm +/- 2 dBm @ MCS8NSS3 802.11ac VHT40:13 dBm +/- 2 dBm @ MCS9NSS3 802.11ac VHT80:11 dBm +/- 2 dBm @ MCS9NSS3 |
| 接收靈敏度（容差：± 2 dBm） | 802.11b：-88dBm@11Mbps 802.11g：-74dBm@54Mbps 802.11gn :-69dBm@HT20,MCS23 802.11gn :-67dBm@HT40,MCS23 802.11a：-73dBm@54Mbps 802.11an :-68dBm@HT20,MCS23 802.11an :-66dBm@HT40,MCS23 802.11ac :-64dBm@VHT20, MCS8NSS3 802.11ac :-63dBm@VHT40, MCS9NSS3 802.11ac :-60dBm@VHT80, MCS9NSS3 |
| 1.最大功率設置隨信道和具體國家法規而變化。 | |
| Wi-Fi 天線 | |
| 內置 Wi-Fi 天線 | 三個內置 2.4 GHz、1.1 dBi 峰值、5 GHz、3.2 dBi 峰值天線支持 3x3 MIMO 技術 |
| 外置定向天線 | 天線，頻率范圍 2.4 - 2.5 和 4.9 - 5.9 GHz。 2.4 GHz 頻帶的最小增益為 5.0 dBi 峰值，以及 5 GHz 頻帶的 7.0 dBi 峰值。 |
| 外置天線連接器（外置天線端口只接收，不發送） | 反向 SMA |
| 環境與法規要求 | |
| 工作溫度 | 32°F 至 122°F（0°C 至 50°C） |
| 電池充電溫度 | 32°F 至 104°F（0°C 至 40°C） |
| 貯存溫度 | -40°F 至 160°F（-40°C 至 71°C） -4°F 至 122°F（-20°C 至 50°C）（充電時間超過 1 周） |
| 工作相對濕度（% RH 無冷凝） | 5 % 至 45 % 32°F 至 122°F（0°C 至 50°C）： 5 % 至 75 % 32°F 至 104°F（0°C 至 40°C）： 5 % 至 95 % 32°F 至 86°F（0°C 至 30°C）： |
| 沖擊和振動 | 符合 3 類設備的 MIL-PRF-28800F 要求 |
| 安全 | CAN/CSA-C22.2 No. 61010-1-04, IEC 61010-1:2001 |
| 操作高度 | 13,123 英尺（4,000 米）、10,500 英尺（3,200 米）帶交流適配器 |
| 存儲高度 | 39,370 英尺 (12,000 m) |
| 污染等級 | 2 |
| EMC | EN 61326-1:2006 |
| 電纜 | |
| 電纜類型 | 100 Ω 非屏蔽雙絞線 (UTP) LAN 線纜。 100 Ω 非屏蔽或屏蔽雙絞線 (SeTP) LAN 線纜。 TIA 類別3、4、5、5e 和 6：ISO 等級 C、D、E 和 F。 |
| 線纜長度測量 | 可測量的線纜長度從 3 英尺（1 米）到 656 英尺（200米）。 精度：± 6 英尺（± 2 米）或 5%，以較大值為準。 長度測量以 CAT 5e 線纜的額定傳播速度 (NVP) 為基礎。 |
| 測試設置 | |
| 有線 | 速度、雙工、PoE、802.1X、IPv4 地址、IPv6 地址、MAC 地址（端口 A 可由用戶更改）、VLAN、等待 Rx 幀、支持有線 |
| Wi-Fi | 頻段（2.4 和/或 5 GHz）、授權默認、掃描或連接、SSID、安全性、IPv4 地址、IPv6 地址、MAC 地址（Wi-Fi 適配器可由用戶更改）、傳輸探頭、啟用 Wi-Fi、信號調節、本底噪聲調節 |
| 分析 | SNMP v1/v2、SNMP v3、慢速發現 |
| 云工具 | |
| 趨勢 | 使用（有線端口、Wi-Fi 端口、管理端口），持續時間（2 分鐘至 1 周），間隔（1, 2, 5, 10, 30, 60 分鐘），代理（關/開） |
| 聲明設備 | 聲明，代理（關/開） |
| 設備名稱 | 文本字符串 |
| 云遠程 | 打開/關閉 |
| 維護工具 | |
| 管理端口 | 用戶和密碼安全性、當前端口（有線/Wi-Fi）、有線端口配置、Wi-Fi 端口配置 |
| 語言（用戶界面） | 中文（簡體）、英語、法語、德語、日語、韓語、葡萄牙語、俄語、西班牙語 |
| 日期/時間、數量、長度 | 選擇格式 |
| 超時時間 | 背光時間、關機時間 |
| 音頻信號 | 打開、關閉 |
| 顯示屏 | 亮度 |
| 恢復出廠默認設置 | 快速、完整（完成內部儲存覆蓋） |
| 版本信息 | 模塊、平臺 |
| 產品注冊 | 已注冊、金牌支持 |
| 更新軟件 | 選擇來源 |
| 選件 | 輸入產品密鑰 |
| 導出日志 | 導出至 SD 卡 |
| 網絡測試 | |
| 接收 Rx 光功率測量 | 精度取決于收發器，通常是 ± 3.0 dB |
| 以太網供電 (PoE) | 單端測試： |
| 基礎架構 | 電纜、鏈路、PoE、最近的交換機、最近的 AP、DHCP 服務器、DNS 服務器、網關 |
| 有線分析 | 主機、接入設備、服務器、工具（端口掃描、添加測試、路徑分析、多端口統計、端口上的設備、瀏覽、TELNET/SSH）、分類 |
| 支持的發現協議 | SNMP v1/v2/v3、CDP、EDP、LLDP、ICMP、ARP、FDP |
| Wi-Fi 分析 | 網絡、接入點、客戶端、信道、工具（名稱、授權、連接、定位、捕獲）、分類、顯示有效 |
| 服務 | Ping (ICMP)、連接 (TCP)、網絡 (HTTP)、文件 (FTP)、多播 (IGMP)、視頻 (RTSP) 或電子郵件 (SMTP)。 |
| 有線性能（本地至遠程） | |
| Wi-Fi 性能（本地到遠程） | |
| 測試工具 | |
| 捕獲、有線 | |
| 捕獲、Wi-Fi | |
| VoIP 分析 | |
| 性能測試遠端 | 端口編號，啟用 AutoStart |
| 瀏覽器 | 端口（管理/有線/Wi-Fi） |
| Telnet/SSH | 用戶名/密碼（用于 SSH） |
| 音頻發生器 | IntelliTone?，模擬 400 Hz，模擬 1 kHz |
| Flash 交換機端口 | 1s、2s、3s |
| FiberInspector?/Webcam | 實時、暫停、擴展（用于光纖）、保存 |
| 文件工具 | |
| 配置文件 | 保存、刪除、重命名、導出、導入、加載 |
| AP 授權 | 保存、刪除、重命名、導出、導入、加載 |
| 報告 | 保存、刪除、重命名、導出、導入、查看 |
| 屏幕 | 保存、刪除、重命名、導出、導入、查看 |
| 認證和合規 | |
 | Conformite Europeene.符合歐盟和歐洲自由貿易協會 (EFTA) 的要求。 |
 | 通過加拿大標準協會的認證 |
 | 符合相關澳大利亞標準 |
每個升級工具包都有一個鍵碼，將通過電子郵件發送給客戶，還將通過郵件給客戶發送一個含有 1TG2-3000-MOD 的工具包。
客戶必須提供主機和模塊的序列號、終端用戶的姓名和聯系信息，以及訂單號?？蛻艨蔀樯壈徺I支持服務，從而獲得從升級工具包發貨日期起一整年的 1TG2-3000 支持服務。這會替代之前型號現有的支持服務。
OneTouch AT G2 以太網和 Wi-Fi 測試儀
包含物品：10/100/1000 Mbps 銅纜/光纖和 802.11a/b/g/n/ac 測試模塊、Versiv 平臺、兩個 1G SX SFP 光纖收發器、附帶裝配夾的外置定向天線、SD 卡、主機背帶、手帶、交流適配器和電源線、USB 閃存驅動器、WireView #1-6、RJ45 跳接線和耦合器、便攜包、快速入門指南和附有用戶手冊的資源 CD
