TestPro測試平臺可謂最復雜的射頻測量引 擎，擁有ANSI/TIA-1152-A (IIIe和2G級)、IEC 61935-1 Ed. 4 (IIIe、IV和V級) 、IEC 61935-1 Ed. 5 Draft 46/595/CD (Class I / II的VI級)精 度認證，頻率量程達 3GHz。這意味著您能對 CAT5e – CAT8布線進行認證，不僅超過行業標 準而且比老牌知名線纜測試儀更優越，符合當 前和未來的需求。TestPro已獲得業內領先線纜 廠商的認可并作為其產品質保計劃的依據。
TestPro的LiveWiremap? 功能，瞬間即可自動 顯示連通性結果。TestPro 提供回波損耗和近 端串?dāng)_兩種輔助故障定位功能。通過熱插拔測 試適配器支持MPTL、跳線、Cat8, 和同軸電纜 測試。完成自動測試后，儀表顯示明確的合格 或不合格結論，并按定制標簽格式自動保存測 試結果。
TestPro能存儲超過10,000條測試記錄，當準 備打印報告時，可使用TestDataPro PC機軟件 組織和管理測試結果并生成報告。如果在線纜 認證的基礎上增加了對PoE和多種速率以太網 的測試，則可在報告中提現所有3種自動測試數 據。
關鍵特點：
? 所有產品套裝均包含兩臺全功能測試平臺，各自擁有校準證書。
? 兩臺測試平臺均能啟動并完成自動測試，并在主機和遠端機上
顯示測試結果。
? 在測試交換機的PoE和多速率性能時，每臺測試平臺均能獨立
進行測試，事半功倍地完成測試任務。
? 模塊化設計，可根據預算、需求變化或新增功能提高測試能力

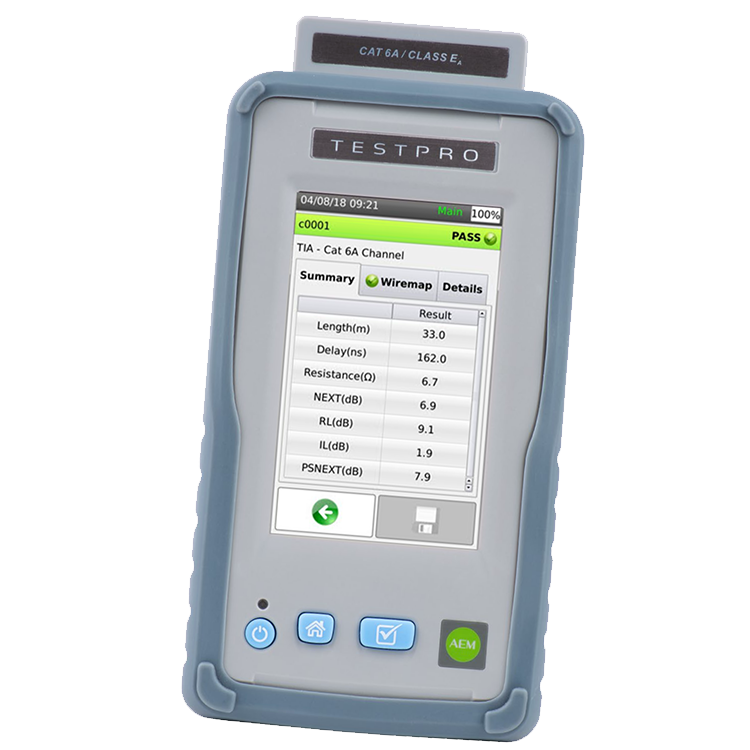

6秒完成CAT6A標準信道和永久鏈 路以下參數的自動測試：
? 長度，并能定位故障位置
? 傳播時延
? 時延偏差
? 環路電阻
? 線對間和線對內直流不平衡電阻 ? 回波損耗
? 阻抗
? 插入損耗
? NEXT
? PSNEXT
? ACRF
? PSACRF
? TCL
? ELTCTL

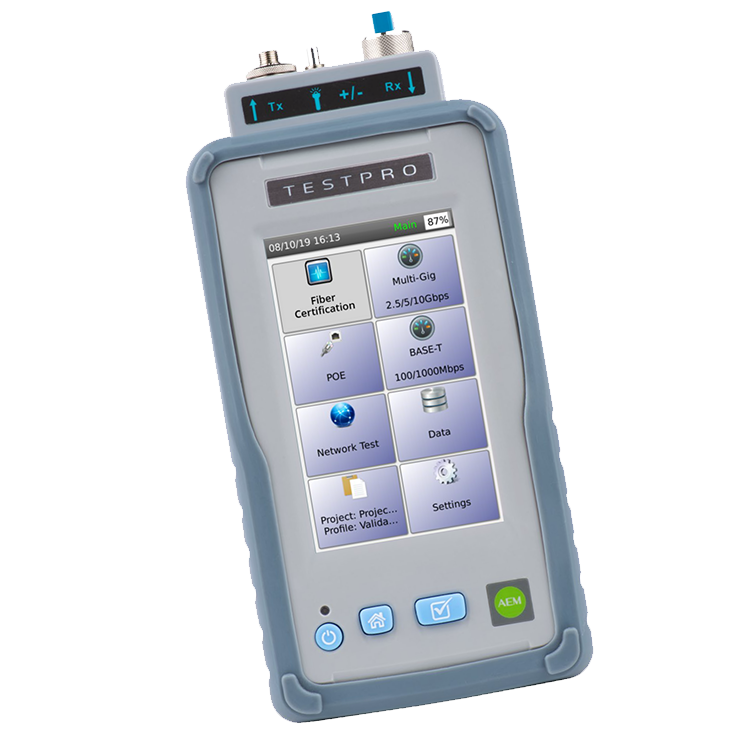

TestPro能依據IEEE 802.3 系列, TIA-568.3-D, IEC-14763-3以及定制標準，對多模和單模光 纖布纜系統進行一級（Tier-1）認證測試。并且 在測試適配器上集成了可視故障定位紅光源 (VFL) 可快速識別光纖斷點，并為光電混合纜 的供電導體提供電壓測試接口。符合環形通量 (EF) 要求的光源無需使用額外的卷軸適配器。 光纖測試套裝包括：校準跳線、適配器、可現場 更換的 FC連接器（發送端）和 LC 連接器（接收 端）、清潔工具包、背包。帶有SC和 FC接頭的校 準跳線可作為附件單獨購買。
多模測試適配器支持測試 OM5光纖并向前兼 容早期標準的光纖。為滿足混合光纜的測試需 求，TestPro的光纖測試適配器不僅提供光纖 認證測試，還能測試供電導體的電壓。這樣就
能測試PoF終端設備的輸入電壓，成為技術人 員方便順手的測試工具。與能測試PoE實際負 載的適配器 ( AD-NET-CABLE)組合在一起，就 形成了具有獨一無二測試能力的，能針對不同 類型網絡進行驗證與故障定位的解決方案。
在單一光纖測試應用中，TestPro 光纖適配器 可設置為光源和光功率計。
4秒自動測試可對單模和多模光纖完 成以下測試：
? 雙向衰減
? 單端環回衰減
? 長度和傳播時延
? OM1-OM5 光功率
? 光電混合纜供電導體電壓
? Live Wiremap實時光纖接線圖 ? 記錄和打印的物理層和網絡測試

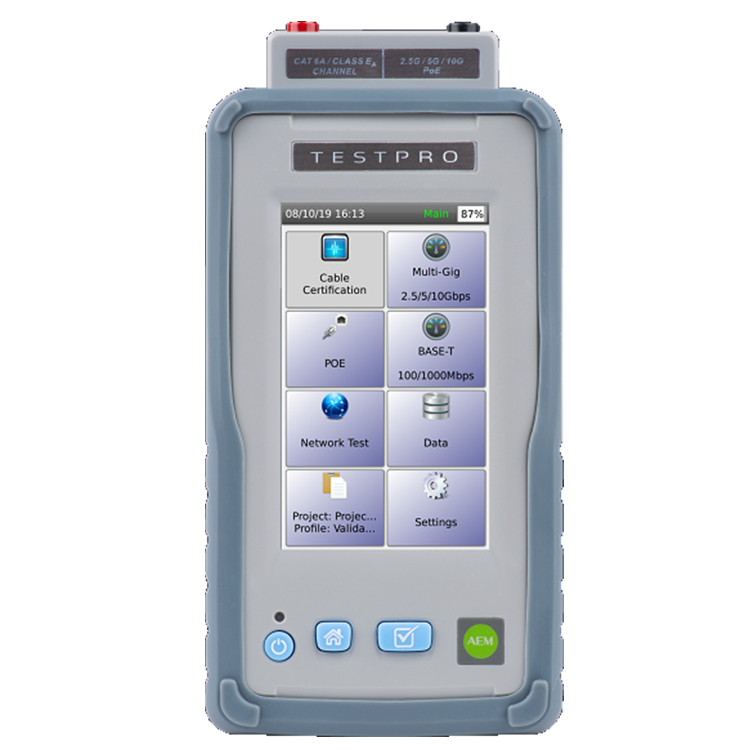

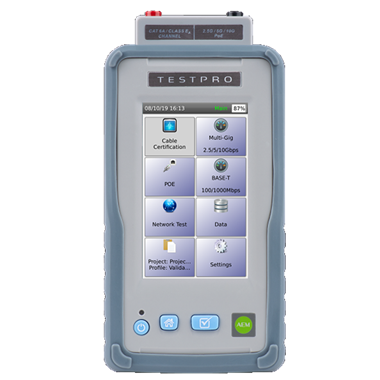

TESTPRO測試平臺 (所有版本)
套裝中的每臺測試平臺都有各自的可溯源校準 證書
尺寸
? 200mm X 105mm X 50mm
? 7.87in X 4.13in X 1.97in
顯示
? 5”TFT 彩色觸屏,
? 分辨率 800 x 480 像素
電池
? Li-Ion
? 3.7V / 13,200 mAh
? 典型工作時間9 小時
電源適配器
? 5V, 3A (標配)
? 5-12V (可選)
? 2.1mm DC插頭
測試平臺操作系統 ? Linux
USB接口
? U盤
? MicroUSB 連接PC機
主機側面RJ-45 接口
? 10/100/1G 網絡連通性測試
測試平臺測試適配器接口
? 高頻連接器，測試接口支持5000次插拔
? 適配器與測試平臺支持熱插拔
測試引擎
? 9-通道 雙端
? 混合模式 射頻（RF）和直流（DC）測試引擎 ? 業內最高性能數據電纜測試架構專利
頻率范圍
? 0.1 – 3,000 MHz
銅纜測試套裝型號 (K50, K60)
測試時間
? CAT6A 自動測試 (包括 TCL和電阻不平衡
測試)：6秒
? CAT 8 Class II 自動測試：30 秒
接線圖
? 只要端到端連接2根導體，就能識別所有可
能的連接情況
DC 電阻
? 量程：0～50 ?
? 線對間和線對內電阻不平衡，符合TIA
1152A規定
音頻發生器
? 730Hz ~ 1440 Hz
雙端射頻（ RF）測試
? IL, RL, NEXT, ACR-F, TCL
? 符合TIA和ISO/IEC標準規定的所有強制和 可選射頻測試項目
? 支持大于1,000 m單線對鏈路雙端測試
長度 (傳播時延)
? 雙端測試：0 – 600m 分辨率 0.1m
? (0 – 6,000 分辨率1ns) ? 時延偏差，分辨率1 ns
支持測試的纜線
? 4線對雙絞線
? 1線對雙絞線
? 同軸電纜
? 光纖 (SM/MM)
TDR- RL（回波損耗時域反射） ? 0-100 m (分辨率：1 m)
? 定位故障距離
TDR- NEXT（串?dāng)_時域反射） ? 0-100 m (分辨率：1 m)
阻抗
? 0-1000 ?
? 90-110 ?范圍內分辨率：0.1 ?
光纖測試套裝型號 (K11, K51, K61)
適用于多模與單模
? 測試接口：發送端可更換FC接口，接收端可
更換 LC 接口
可視紅光源
? 波長：650nm
電壓表
? 量程：0-60V DC
光功率計
? 量程：-3 dBm ～ -30 dBm
多模測試適配器AD-MM-01技術指標
波長
? 850nm, 1300 nm
光源
? LED
發送功率
? 典型值：-20 dBm
環形通量
? 符合 IEC- 61280-4 和TIA-526-14-C-2015
長度
? 量程：最長 2 km (受限于最大 10dB 鏈路 衰減)
? 分辨率：0.1m
雙端衰減
? 量程：0～-10 dB
單模測試適配器AD-SM-01技術指標
波長
? 1310nm, 1550nm
光源
? Laser VCSEL
光功率
? 典型值：-2dBm
長度
? 量程：最大20 km (受限于最大20dB 鏈路 衰減)
? 分辨率：0.1m
雙端衰減
? 量程：0～ -20 dB
以太網供電（PoE）測試套裝型號 (K30, K60, K61)
? PoE 電源類型探測
? 90W帶載測試
? 識別PoE線對
? 持續負載監測
多速率以太網測試套裝型號 (K30, K60, K61)
自動測試參數
? 每個線對的信噪比（SNR）
? 線纜診斷 ? PoE 探測
網絡測試套裝型號 (K30, K60, K61)
? 以太網網絡發現
? 路由跟蹤
? 流量發生
? Ping
? 識別Wi-Fi 用戶名（SSID）和接收信號強度
（RSSI）
AD-5E-PCORD
CAT-5E PATCH-CORD TEST ADAPTER PAIR
