混合模式多端口矢量網絡分析儀（MMVNA）
Mixed Mode Multi-port Vector Network Analyzer(MMVNA)
高性價比汽車以太網測試方案
關鍵性能
√ 被測設備（DUT）的多端口和單端測試；
√ 同軸電纜和雙絞線電纜、布線鏈路與部件測試
√ 多對和單對線測試
√ 支持 OPEN 聯盟、BroadR-Reach、802.3bw、802.3bp 和 802.3ch(draft) S 參數的測試：
鏈路段和元件：電纜、連接器、線束
OPEN 聯盟矢量分析儀（VNA）參考測試
設備連接器接口（ECU、MDI）
發送器與接收器

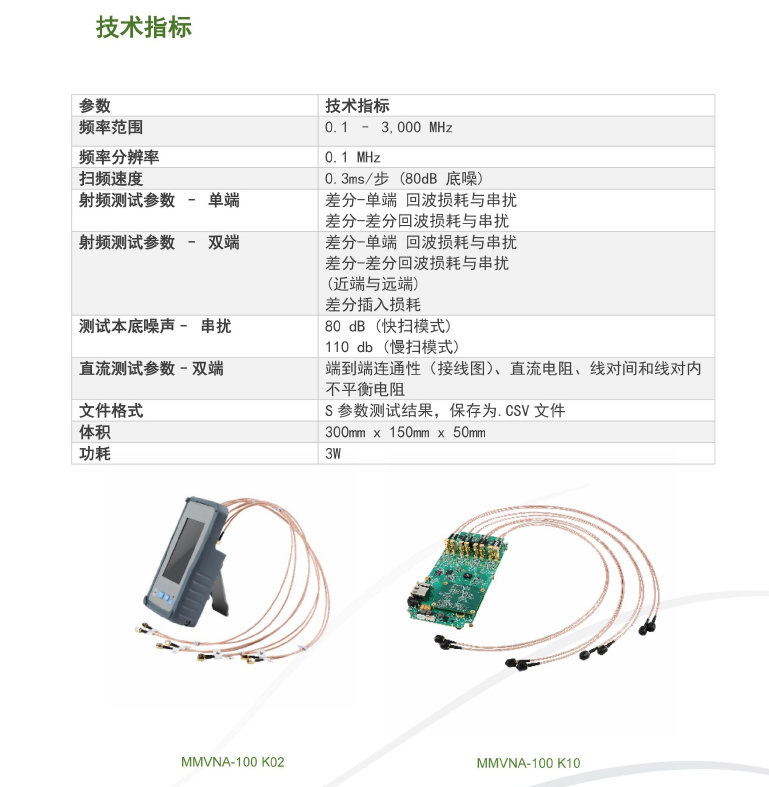

MMVNA 100 產品
MMVNA 電路版易于集成在線束測試臺或組成便攜式測試系統.
| 型號 | 描述 | 細節 |
| 電路板型號 | ||
| MMVNA-100 K10 | 1 對 MMVNA-100 型電路板 | 1 對 MMVNA-100 電路板，包含 8 根連接在測試端口上的60cm 長同軸電纜 |
| MMVNA-100 K20 | 1 對 MMVNA-100 型電路板，配套軟件 | 1 對 MMVNA-100 電路板，包含 8 根連接在測試端口上的60cm 長同軸電纜 帶有許可證的 MMVNA Manager 軟件，用于分析儀的配置和測試報告管理 |
| 帶外殼的便攜式測試系統 | ||
| MMVNA-100 K02 | 1 臺帶外殼的 MMVNA-100 型測試設備 | 1 臺帶外殼的 MMVNA-100 型測試設備，包含 8 根連接在測試端口上的 60cm 長同軸電纜 |
| MMVNA-100 K04 | 1 臺帶外殼的 MMVNA-100 型測試設備，配套軟件 | 1 臺帶外殼的 MMVNA-100 型測試設備，包含 8 根連接在測試端口上的 60cm 長同軸電 帶有許可證的 MMVNA Manager 軟件，用于分析儀的配置和測試報告管理 |
| MMVNA-100 K12 | 1 對帶外殼的 MMVNA-100 型測試設備 | 1 對帶外殼的 MMVNA-100 型測試設備，包含 8 根連接在測試端口上的 60cm 長同軸電纜 |
| MMVNA-100 K22 | 1 對帶外殼的 MMVNA-100 型測試設備，配套軟件 | 1 對帶外殼的 MMVNA-100 型測試設備，包含 8 根連接在測試端口上的 60cm 長同軸電纜 帶有許可證的 MMVNA Manager 軟件，用于分析儀的配置和測試報告管理 |
| 支持項目 | ||
| VNA-MANAGER 10 | MMVNA MANAGER 軟件 | MMVNA Manager 軟件，用于分析、設置 S 參數、捕獲數據，包含軟件許可證。 |
| MMVNA-100 CALKIT | MMVNA-100 校準套件 | 用于 MMVNA-100 的工廠級校準 |
| CNVRTER-COAX-RJ45 | 同軸-RJ45 轉接板 | 8 個同軸電纜接口轉接為 1 個 RJ45 接口 |
