Fluke Networks 宣布其 DSX CableAnalyzer? 系列網絡布線認證工具新增了 M12-X 適配器。 M12-X 為標準化連接器，旨在用于惡劣的以太網環境，支持通信速率高達每秒 10 千兆位。 DSX 系列通過新適配器，可連接至配備 M12-X 連接器的布線系統，以進行預啟動驗證和故障排除。
Panduit 高級產品管理與工程經理 Michael Verbeek 表示：“作為工業以太網布線系統權威供應商，Panduit 深知布線系統預啟動測試要求。 盡管客戶與合約商使用優質組件，但是安裝流程中的變量依然可能導致間歇性網絡故障到全面網絡故障問題，從而導致異常停機。 在部署期間，將安裝的布線滿足行業標準認證，可以減少啟動時間并防止與布線相關的昂貴停機時間?！?/p>
Fluke Networks DSX CableAnalyzer 系列為行業權威的布線認證系統的組成部分，支持廣泛的內置布線，包括8分類、單個和多模式光纖及電信工業協會 (TIA) 標準、國際標準組織 (ISO) 以及電氣和電子工程師協會 (IEEE)。 DSX CableAnalyzer 系列已獲得全球 30 多家制造商認可，制造商們將其用于已安裝系統的認證。 DSX CableAnalyzer 系列可通過簡單合格/不合格結果，執行大量測試，具有廣泛的診斷功能，可以減少故障排除時間。
Fluke Networks 副總裁和總經理 Walter Hock 表示：“研究表明，一般以上的工業物聯網故障可追溯到布線問題，”例如連接器、線纜或屏蔽斷開故障，易受電磁干擾或潮濕的影響，不符合規格或電纜過長。 DSX CableAnalyzer 系列現在可確保機器開始運轉之前，已安裝線纜適用于工業以太網環境，或當發生故障時快速排障?！?/p>
與傳統 IT 環境不同的是，工業環境下，傳輸大量數據的銅纜以太網連接和線纜需要經受機械沖擊、振動、水和其他污染物侵入、劇烈的溫度變化、電極電磁噪音及其他工業設備的考驗。工業以太網環境需符合電信工業協會標準 TIA-1005-A 和 ISO11801 標準
隨著當今的工業化網絡的發展，認證并記錄多種介質和連接器類型以確保進行正確安裝，從而耐受惡劣工業環境，比以往更為重要。
DSX CableAnalyzer? 提供全面的測試級別，根據 TIA-568、TIA-1005 或 ISO 11801 標準中規定的性能標準認證安裝的布線是否合規。
用于可通過該數據表所述適配器，將 DSX CableAnalyzer 直接連接至以下特點的工業以太網布線系統：采用所需 M12D 4、M12X 8 位和 RJ45 連接器，通過 EtherNet/IP、PROIFINET?、Modbus TCP? 等工業以太網協議測試并驗證工業以太網線纜性能，以使用變速驅動器、可編程邏輯控制器、以太網交換機和其他工業自動化設備。
TIA-1005-A MICE 標準
TIA-1005-A 提供了一種方法，以對布線系統接觸環境的嚴重性進行分類。該標準包括機械和振動 (M)、進水 (I)、化學污染和溫度 (C) 以及電磁噪聲 (E)。第 1 級通常為辦公室、學校、商業環境；第 3 級為工業環境位置。DSX 系列采用適當?shù)倪m配器，可以測試和驗證端到端的電纜鏈路以及單獨跳線。
通過線纜連通性測試儀，可輕松檢查線纜。但是，簡單的聯通性測試無法測試帶寬，盡管其能夠檢查電磁干擾 (EMI) 或連接松動的情況，但是如果經過數月的振動及其他常見環境條件，則可能會失效。
布線驗證
有針對布線系統的多個測試級別，從驗證核實連接的連通性，到根據適用的 TIA 或 ISO 標準驗證安裝的布線系統的合規性。合適或認證的優勢在于，其能夠保證布線提供工業網絡運行所需的帶寬和傳輸能力。換言之，布線系統滿足傳輸要求，以可靠支持工業網絡，減少布線相關的停機時間。在（機器制造商或工廠）安裝網絡設備和開始服務之前，有了這種保證，交換機以及網絡中其他啟用通信功能的設備的初始安裝、故障排除和日常維護的過程中可以節省大量的工時，避免很多麻煩。而隨著網絡的業務關系特性提高，其價值也隨之提高。
Fluke Networks 自從 年起就提供布線認證1993.測試工具。DSX CableAnalyzer? 系列代表了最新最全面的物理層測試工具 – 它可以提供獨特的故障排除和診斷功能，以在排除布線鏈路故障時識別和定位缺陷。
M12 適配器優勢

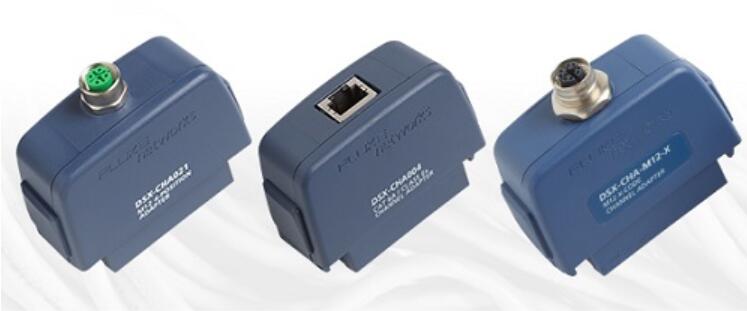

DSX M12 信道適配器可與 DSX CableAnalyzer 系列共同用于 M12D（4 位）和 M12X（8位）型號。使用這些適配器您可以測試和認證已安裝的渠道鏈路，以在工業網絡應用苛刻的 MICE 環境下，保證 Fast Ethernet (100BASE-TX) 能夠可靠的傳輸。
配合使用時，DSX M12 適配器和 DSX CableAnalyzer 就能提供一個完全符合行業標準的完整解決方案。M12 連接器支持 TIA Cat 5e 或 ISO D 級的傳輸要求。通過 TIA Cat 5e 或 ISO D 級要求的布線鏈路完全支持長達 100 m（328 英尺）的以太網 (10/100/1000BASE-TX) 部署。M12X 適配器全面支持 TIA Cat 6 和 6A 或 ISO Class E 和 EA
測試配置

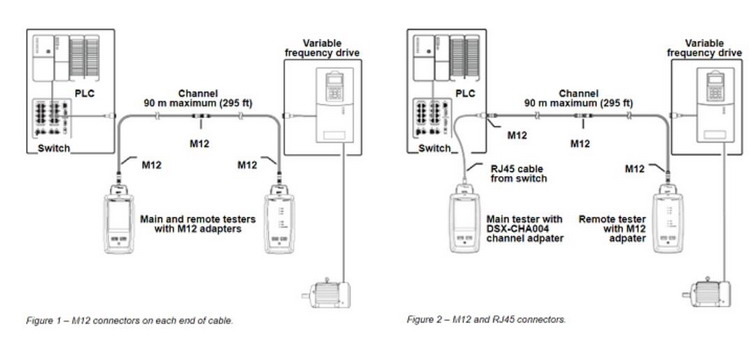

通過 M12 對每端進行信道（端到端）測試 – DSX CableAnalyzer 通過一對 M12 信道適配器（D 或 X 版本）和智能遠程功能，可自動準確測量整個電纜和所有中間連接器的性能，如圖 1所示。注意，布線信道的標準定義明確排除了各個端點到測試儀的連接。
通過 M12 對一端、RJ45 對另一端進行信道（端到端）測試 – DSX CableAnalyzer 通過一個 M12 信道適配器（D 或 X 版本）和 RJ45 的智能遠程功能，可自動準確測量整個線纜和所有中間連接器的性能，如圖 2所示。注意，布線信道的標準定義明確排除了各個端點到測試儀的連接。

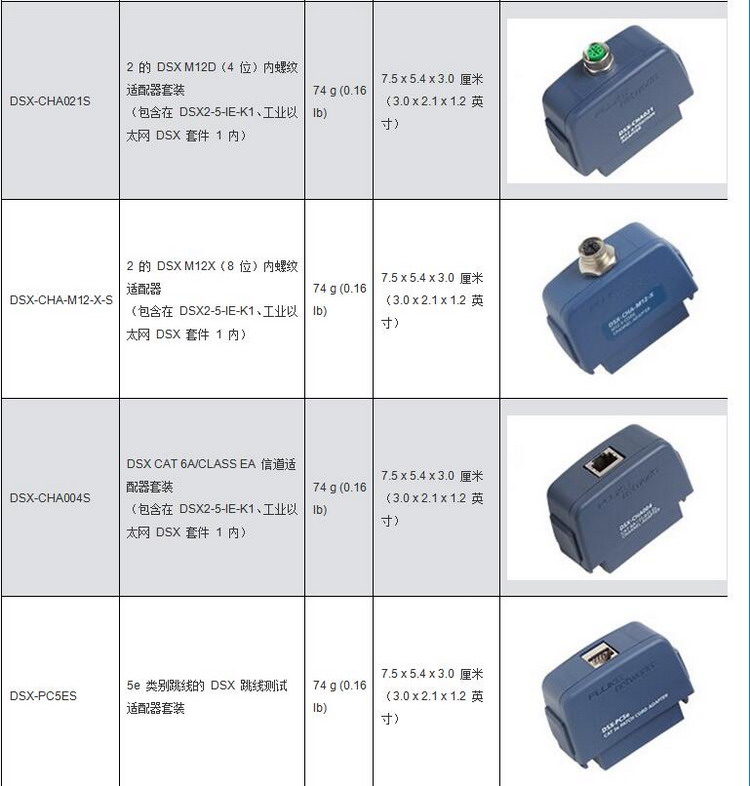

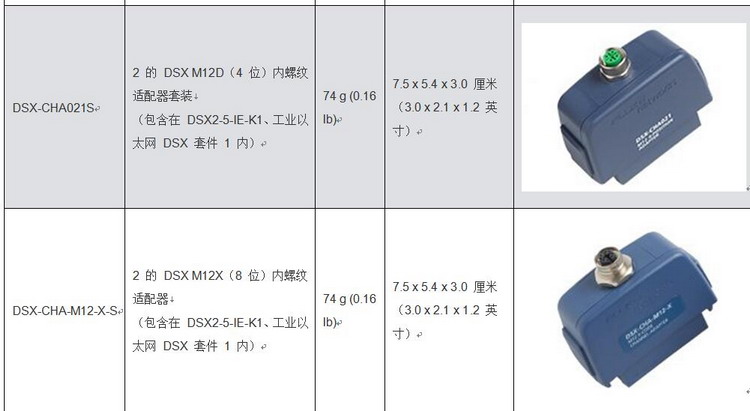

工廠端接跳線 – DSX-CHA021 (M12D) 或 DSX-CHA-M12-X-S (M12X) 適配器的獨特之處在于，允許將工廠端接的跳線作為單獨組件進行測試。測試跳線時，DSX-5000 按照標準的要求自動調整測量參考平面，以將跳線兩端到測試儀的配合連接的影響考慮在內。這樣可以在將跳線安裝到工作區之前對其進行認證。此外，配合用于 CAT5e 或更小電纜的 DSX-PC5E（通過 DSX-PC6S 用于 CAT6 電纜）跳線測試適配器，DSX 系列 CableAnalyzer 可以認證一端連著 M12 連接器而另一端連著 8 針模塊化 RJ45 插頭的混合跳線。
針對 M12 信道適配器的性能，必須 6.1 或以上版本才可使用 DSX 系列的主要和遠程功能。
M12 接頭是專為嚴苛環境而設計，而全新的 M12X 版本可支持高達每秒 10 Gb 的速度 (10GBASE-T)。了解如何認證這些連接的性能，以避免啟動新線路時遇到問題，并防止計劃外停機。
